روتینگ توسط سوئیچ لایه سه سیسکو

روتینگ توسط سوئیچ سیسکو

روتینگ توسط سوئیچ لایه سه سیسکو

روتینگ توسط سوئیچ لایه سه سیسکو

روتینگ توسط سوئیچ سیسکو

فعال کردن امکان روتینگ توسط سوئیچ لایه سه سیسکو

روتینگ امکان جالب و هیجان انگیزی برای یک سوئیج است ، به تعبیری ، روتینگ حدفاصل بین سوئیچ و روتر را کمتر میکند ، در واقع محصولات جدید سیسکو را نه میتوان روتر نامید نه سوئیچ ، چون مثلا سری 6500 امکانات لایه یک تا هفت را در حد عالی به شما ارائه میکند که این باعث میشود تصویر ذهنی کاربران نسبت به این محصولات عوض شود …

روتینگ قابلیتی است که ما منحصرا آن را در اختیار روتر های در محصولات سیسکو میئنداشتیم ، اما با ارائه سوئیچ کاتالیست سیسکو 3550 ، و امکانات فوق العاده لایه 3 آن ، نظر ها عوض شد . در نگاه یک کارشناس شبکه ، سوئیچ لایه سه سیسکو ، ابزاری همه فن حریف است که پاسخگوی گستره وسیعی از نیازهای شبکه است ، محدودیت تعداد پورت روتر را نداشته و همچنین از فناوری ASIC برای پردازش استفاده میکند که این باعث load کمتر و سرعت بیشتر است البته نباید این نکته را فراموش کرد که سوئیچ ها اساسا سوئیچ هستند . برای این کار بهینه سازی شده اند ، برای مثال RAM سوئیچ ها قابل ارتقاء نبوده و از ماژول های WIC و NM و همچنین ارتباطات WAN و تکنولوژی های مربوط به آن پشتیبانی نمیکنند در واقع سوئیچ ها با VLAN ها کاردارند و این امکانات روتینگی لایه سه ، این مزیت را به سوئیچ های سیسکو میبخشد که بتوانند ترافیک این VLAN ها را هم Route کنند .

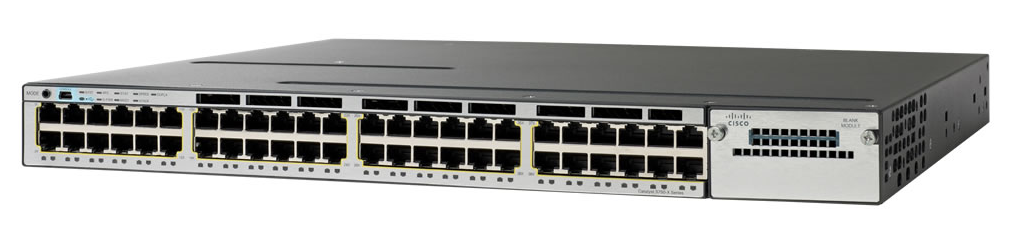

روتینگ قابلیت بسیار مهمی بود که سیسکو از سری 3550 به سوئیچ های میان رده خود اضافه نمود که پس از آن 3560 با بهبود های فراوان و سپس سوئیچ سیسکو 3750 ، پادشاه سوئیچ های سیسکو با قابلیت های فراوان و قدرت بالا ، حلال مشکلات شبکه ها و مطلوب متخصصان شبکه گردید ، بدین ترتیب که در اکثر پیاده سازی ها ، حضور سوئیچ سیسکو 3750 به عنوان جزئی بی بدیل از شبکه مشاهده میشود .

البته محدودیت های و تفاوت های زیادی بین یک روتر و یک سوئیچ لایه سه وجود دارد که نمی توان از آن چشم پوشی کرد و همیشه نیاز به یک روتر صرف در شبکه های حتی کوچک هم حس میشود برای مثال امکانات NAT کردن در سوئیچ های لایه سه وجود ندارد ، ولی با تمام این احوال ، امکانات dynamic routing و پشتیبانی از پروتکل های روتینگی مهمی مثل EIGRP – OSPF – BGP و همچنین استاتیک روتینگ ، Policy Based Routing امکانات ACL حرفه ای و QOS و خیل کثیری از امکانات روتر ها در سوئیچ های لایه 3 وجود داشته که با توجه به تعدد پورت ها ، استفاده از آنها در بسیاری از ماموریت ها ، راه گشا خواهد بود .

برای فعال کردن امکانات روتینگ در سوئیچ لایه سه ، مثل سوئیچ سیسکو 3750 ، و تبدیل آن به یک روتر ، کار چندانی لازم نیست که انجام دهید ، کافیست ابتدا با دستور IP Routing ، امکانات روتینگ را فعال کرده و پس از آن میتوانید به هر پورت IP اختصاص دهید و یا پورت ها را در لایه 2 قرار داده و به vlan ها IP دهید ، از دیگر قابلیت ها امکان فعال سازی DHCP برای اختصاص IP به کلاینت ها و همچنین فعال سازی dynamic routing protocol است .

نکته جالب اینکه ، پس از فعال کردن امکانات روتینگ سوئیچ لایه سه سیسکو ، خللی در کارکرد لایه دو آن ایجاد نمیشود ، بلکه میتوانید تنظیمات لایه دو خود را نظیر vlan ها و پورت های trunk و همچنین stp – vtp – etherchannel را نیز داشته باشید .

مثال : فعال کردن امکانات روتینگ :

Aka-3750(config)#ip routing

اختصاص IP به یک پورت خاص

Aka-3750(config)#int gi 1/0/20
Aka-3750(config-if)#no switchport
Aka-3750(config-if)#ip add 217.218.1.1 255.255.255.0

کانفیگ پورت به صورت لایه 2 و اختصاص IP به vlan مربوطه :

Aka-3750(config-if)#switchport
Aka-3750(config-if)#switchport mode access
Aka-3750(config-if)#sw acce vlan 303

Aka-3750(config)#int vlan 303
Aka-3750(config-if)#ip add 217.218.1.1 255.255.255.0

فعال کردن eigrp :

Aka-3750(config)#router eigrp 1
Aka-3750(config-router)#network 217.218.1.0 0.0.0.255
Aka-3750(config-router)#redistribute connected
Aka-3750(config-router)#no auto-summary

نوشتن یک استاتیک روت :

Aka-3750(config)#ip route 8.8.8.8 255.255.255.255 172.16.64.1

نوشتن یک ACL و اختصاص آن :

Aka-3750(config)#ip acce e 110
Aka-3750(config-ext-nacl)#per ip 217.218.1.0 0.0.0.255 any
Aka-3750(config-ext-nacl)#per icmp an any
Aka-3750(config-ext-nacl)#per tcp an an eq 80
Aka-3750(config-ext-nacl)#deny ip any any

Aka-3750(config)#int vlan 301
Aka-3750(config-if)#ip access-group 110 in

اینها مثال هایی بود از گوشه ای از امکانات لایه سه ایه سوئیچ های لایه سه سیسکو ، که با فعال کردن قابلیت روتینگ آن ، دری جدید از امکانات و قابلیت ها به روی شما گشوده خواهد شد .

در کل با تمام کارامدی سوئیچ های لایه سه سیسکو ، نباید ماموریت ذاتی و اصلی این تجهیزات که همانا سوئیچینگ است را از خاطر برد ، این سوئیچ ها با بهبود های نرم افزاری صورت گرفته امکانات روتینگ را نیز برای بهبود عملکرد دارا بوده ، ولی نباید از آنها قابلیت های یک روتر تمام عیار را انتظار داشت همانطور که با اضافه کردن یک ماژول سوئیچ NME-X-23ES-1G به یک روتر ISR نمیتوان قابلیت ها و پرفورمنس کامل یک سوئیچ را از آن انتظار داشت ، چون یک روتر است !! ولی در مواردی مثلا یک pop site و یا در مقاطعی که نیاز به تعدد پورت و همچنین روتینگ باشد ، به جای استفاده از یک سوئیچ در کنار روتر و inter vlan routing ، میتوان از امکانات ویژه یک سوئیچ لایه سه بهره مند گردید .

وفقک الله
