روتر سیسکو 7206VXR با NPE-G2 برای سال‌ها روتر مرزی محبوب ISPها و سازمان‌های بزرگ در ایران بود: جایی که لینک STM-1 مخابرات، چند Upstream با BGP و ده‌ها مشترک E1 باید روی یک دستگاه جمع می‌شد. شاسی سه‌یونیتی با شش اسلات Port Adapter ، دو منبع تغذیه و پردازنده NPE-G2 با توان تا ۲ میلیون بسته در ثانیه، ترکیبی بود که در رده قیمت خودش رقیب نداشت.
در این مطلب مشخصات 7206VXR و NPE-G2 را از دیتاشیت رسمی سیسکو مرور می‌کنیم، نسل‌های NPE را مقایسه می‌کنیم، ماژول‌های رایج (از جمله STM-1) و توان واقعی را می‌گوییم و در پایان وضعیت پشتیبانی و جایگزین امروزی را توضیح می‌دهیم.

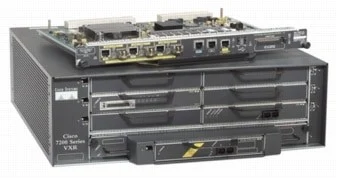

روتر Cisco 7200 VXR با پردازنده NPE-G2 (تصویر دیتاشیت رسمی)
سیسکو 7206VXR NPE-G2 در یک نگاه
| شاسی | 7206VXR : شش اسلات Port Adapter ؛ ارتفاع ۱۳٫۳ سانتی‌متر (۳ یونیت) |
| پردازنده | NPE-G2 ؛ تا ۲ میلیون بسته در ثانیه |
| پورت روی NPE-G2 | ۳ پورت گیگابیت (مسی یا SFP) ، پورت مدیریت، ۲ پورت USB |
| حافظه | 1GB DRAM (امکان ارتقا به 2GB) ؛ CompactFlash 256MB |
| منبع تغذیه | تک یا دوبل ، AC یا DC ؛ حداکثر ۳۷۰ وات |
| کاربرد | روتر مرزی ISP ، تجمیع WAN ، STM-1 و E1 ، VPN |
| وضعیت | Retired ؛ بدون پشتیبانی سیسکو |
فهرست مطالب
شاسی 7200 VXR
| ویژگی (دیتاشیت) | 7204VXR | 7206VXR |
|---|---|---|
| اسلات Port Adapter | 4 | 6 |
| با کارت Jacket | 5 | 7 |
| اسلات I/O Controller | 1 | 1 |
| ابعاد | ||
| Midplane | ||
| تعویض در حال کار (OIR) |
یک نکته کمتر شناخته‌شده: 7200 VXR یک MIX (Multiservice Interchange) روی Midplane دارد که کانال‌های DS0 را بین Port Adapterها سوئیچ می‌کند؛ به همین دلیل برای Voice Gateway و ترانک‌های E1 کانالایز هم مناسب بود.
نسل‌های NPE
| NPE | توان (دیتاشیت) | CEF با بسته ۶۴ بایتی | DRAM |
|---|---|---|---|
| NPE-225 | تا 225 kpps | 233 kpps (حدود ۱۱۹ مگابیت) | 128MB |
| NPE-400 | تا 400 kpps | 420 kpps (حدود ۲۱۵ مگابیت) | 256MB تا 512MB |
| NPE-G1 | تا 1 Mpps | 1,018 kpps (حدود ۵۲۱ مگابیت) | 256MB تا 1GB |
| NPE-G2 | تا 2 Mpps | 2,000 kpps (حدود ۱٬۰۲۴ مگابیت) | 1GB (قابل ارتقا به 2GB) |
ستون سوم از جدول رسمی Routing Performance سیسکو است و با بسته‌های کوچک ۶۴ بایتی اندازه‌گیری شده؛ با اندازه بسته واقعی اینترنت، عدد مگابیت بیشتر است. NPE-G1 و NPE-G2 پورت‌های گیگابیت داخلی دارند و برخلاف نسل‌های قبل، به کارت I/O Controller نیاز ندارند (کارت I/O فقط برای کنسول و Flash اضافه استفاده می‌شد).
Port Adapterهای رایج
| ماژول | کاربرد |
|---|---|
| PA-MC-STM-1SMI / PA-MC-STM-1MM | STM-1 کانالایز (تک‌مد یا مالتی‌مد) ؛ تحویل E1های مخابرات روی یک فیبر |
| PA-POS-2OC3 | دو پورت POS OC-3/STM-1 برای لینک دیتای ۱۵۵ مگابیتی |
| PA-MC-2T3+ | دو پورت T3 کانالایز |
| Port Adapterهای Multichannel T1/E1 | تجمیع لینک‌های E1 شعب |
| VSA (VPN Services Adapter) | شتاب‌دهنده رمزنگاری سخت‌افزاری برای NPE-G2 ؛ روی NPE-G1 از SA-VAM2+ استفاده می‌شد |
Port Adapterهای 7200 با 7400 ، 7500 و ماژول FlexWAN سری 7600 مشترک بودند؛ به همین دلیل بازار دست‌دوم آن‌ها هنوز فعال است.
توان واقعی و تجربه میدانی
عدد ۲ میلیون بسته در ثانیه برای CEF خالص است. با BGP ، ACL ، NAT و QoS بار CPU بالا می‌رود. تجربه ما (که در نسخه قبلی این مطلب هم آمده بود): 7206VXR با NPE-G2 حدود دو لینک STM-1 (نزدیک ۳۰۰ مگابیت) را با BGP به چهار Upstream ، ACLها و IGP داخلی به‌راحتی مسیریابی می‌کرد. برای مقایسه، طبق سند Performance سیسکو روتر 3945 در RFC 2544 حدود 982 kpps دارد؛ یعنی NPE-G2 در مسیریابی خالص قوی‌تر است، اما 3945 صدا، سوئیچ و سرور را هم در خود جا می‌دهد.
نکته حافظه: جدول کامل BGP اینترنت امروز بیش از یک میلیون مسیر IPv4 و IPv6 دارد و در 1GB یا حتی 2GB حافظه 7200 جا نمی‌شود. اگر 7206 را روی مرز اینترنت دارید، به‌جای Full Table از مسیر پیش‌فرض یا Partial Table استفاده کنید.
وضعیت پشتیبانی
سیسکو سری 7200 را در فهرست محصولات Retired قرار داده است؛ یعنی نه سخت‌افزار، نه نرم‌افزار و نه به‌روزرسانی امنیتی. مستندات آن هم از سایت سیسکو برداشته شده و فقط برخی دیتاشیت‌ها باقی مانده‌اند. آخرین نسخه‌های IOS این پلتفرم در قطار 15.2 منتشر شد؛ برای NPE-G2 ایمیج‌هایی با پیشوند c7200p لازم است.
جایگزین امروزی
| نقش 7206 در شبکه شما | جایگزین پیشنهادی |
|---|---|
| روتر مرزی ISP با BGP | Cisco ASR 9901 یا ASR 9903 (IOS XR) ؛ برای Core : روترهای Cisco 8000 |
| تجمیع WAN و VPN سازمانی | Cisco 8500 Secure Router (مثلاً C8550-G2 با IPsec تا ۴۸ گیگابیت در ۱ یونیت) |
| دفتر مرکزی با E1 و صدا | Cisco 8300 Secure Router با اسلات NIM |
امروز بیشتر لینک‌های STM-1 مخابرات با تحویل اترنت (1G یا 10G) جایگزین شده‌اند و به همین دلیل روترهای جدید معمولاً به ماژول SDH نیاز ندارند. برای پیدا کردن مدل مناسب، راهنمای انتخاب تجهیزات سیسکو را ببینید.
پرسش‌های متداول
NPE-G1 را می‌شود با NPE-G2 عوض کرد؟
بله، روی شاسی VXR. اما ایمیج IOS باید از نوع c7200p باشد و بعضی Port Adapterهای خیلی قدیمی روی NPE-G2 پشتیبانی نمی‌شوند؛ پیش از خرید سازگاری را بررسی کنید.
7206 غیر VXR هم هست؟
بله، نسل قدیمی‌تر؛ NPE-G1 و NPE-G2 فقط روی شاسی VXR کار می‌کنند.
برای آزمایشگاه مناسب است؟
7200 در شبیه‌سازهایی مثل GNS3 هم اجرا می‌شود و برای تمرین IOS کلاسیک کافی است؛ خرید سخت‌افزار آن فقط برای کار با ماژول‌های SDH یا E1 معنی دارد.
منابع رسمی
- Cisco 7200 VXR Series Routers Overview (Data Sheet)
- Cisco 7200 Series Routers – Retirement Notification
- Cisco ASR 9903 Router Data Sheet
مطالب مرتبط: سری روتر سیسکو 7200 و نکات خرید ، روتر سیسکو 3945 و میزان کارایی روترهای سیسکو.
مشاوره با AKA NET
برای جایگزینی روترهای مرزی قدیمی، طراحی BGP و اتصال به چند Upstream با آکانت (AKA NET) تماس بگیرید.
