روتر سیسکو 3845 پرچمدار نسل اول ISR بود: روتری سه‌یونیتی با چهار اسلات Network Module ، چهار اسلات HWIC ، منبع تغذیه افزونه داخلی و توان مسیریابی چند برابر سری 2800. در دوران خودش، 3845 روتر دفاتر مرکزی سازمان‌ها، Voice Gatewayهای بزرگ با ده‌ها E1 و ISPهای متوسط بود. این مدل سال‌هاست از فروش و پشتیبانی رسمی خارج شده، اما هنوز در بعضی شبکه‌ها و بازار دست‌دوم دیده می‌شود.
در این مطلب مشخصات دقیق 3845 از دیتاشیت رسمی سیسکو، ماژول‌ها، قابلیت‌های صوتی، توان مسیریابی، وضعیت End-of-Life و جایگزین امروزی آن را مرور می‌کنیم.

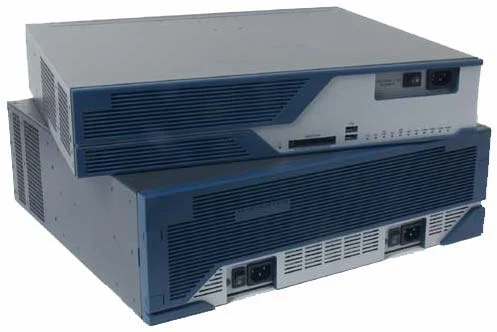

روترهای Cisco 3825 و 3845 از سری ISR 3800 (تصویر دیتاشیت رسمی)
سیسکو 3845 در یک نگاه
| خانواده | ISR 3800 (نسل اول ISR) ؛ 3825 و 3845 |
| ابعاد | 3RU ، حدود 20 کیلوگرم |
| پورت‌های ثابت | 2 گیگابیت 10/100/1000 + 1 اسلات SFP |
| اسلات‌ها | 4 NM/NME ، 4 HWIC ، 2 AIM ، 4 PVDM |
| حافظه | DRAM پیش‌فرض 256MB (حداکثر 1GB) ؛ CF پیش‌فرض 64MB (حداکثر 256MB) |
| توان مسیریابی (CEF) | 500 kpps ؛ 256 Mbps با بسته 64 بایتی |
| منبع تغذیه | AC ، AC-IP (PoE) یا DC ؛ افزونه داخلی |
| وضعیت | End-of-Sale ۲۰۱۱ ؛ پایان پشتیبانی ۲۰۱۶ |
فهرست مطالب
خانواده ISR 3800
| ویژگی | 3825 | 3845 |
|---|---|---|
| ابعاد | 2RU | 3RU |
| اسلات NM / NME / NME-X | 2 | 4 |
| حداکثر NMD / NME-XD (دوپهنا) | 1 | 2 |
| اسلات HWIC | 4 | 4 |
| پورت ثابت | 2 GE + 1 SFP | 2 GE + 1 SFP |
| AIM / PVDM | 2 / 4 | 2 / 4 |
| منبع تغذیه افزونه | فقط خارجی (RPS 675) | داخلی (AC ، AC-IP یا DC) |
| توان خروجی منبع | 210W | 300W (+360W برای PoE با AC-IP) |
| CEF | 350 kpps | 500 kpps |
مشخصات فنی 3845
| ویژگی | مقدار (دیتاشیت سیسکو) |
|---|---|
| پورت‌های ثابت | 2 پورت 10/100/1000 و 1 اسلات SFP |
| Network Module | 4 اسلات؛ NM ، NME ، NME-X ، NMD ، NME-XD و EVM-HD |
| HWIC | 4 اسلات؛ HWIC ، WIC ، VIC و VWIC |
| AIM | 2 اسلات داخلی |
| PVDM | 4 اسلات PVDM2 روی مادربرد |
| USB | 2 پورت USB 1.1 |
| DRAM | 256MB DDR ECC ، حداکثر 1GB |
| CompactFlash | 64MB ، حداکثر 256MB |
| رمزنگاری سخت‌افزاری | روی برد؛ AIM برای شتاب بیشتر |
| ابعاد و وزن | 13.3 × 43.8 × 40.6 سانتی‌متر (3RU) ؛ حدود 20 کیلوگرم |
ماژول‌های رایج
| ماژول | کاربرد |
|---|---|
| NME-16ES-1G-P ، NME-X-23ES-1G-P ، NME-XD-48ES-2S-P | سوئیچ اترنت داخلی با PoE (EtherSwitch) |
| NM-HDV2 ، NM-HDV2-2T1/E1 | Voice Gateway دیجیتال (E1/T1) |
| EVM-HD-8FXS/DID | پورت‌های آنالوگ پرتراکم برای تلفن و فکس |
| NME-CUE ، AIM-CUE | Cisco Unity Express (پیغام‌گیر) |
| AIM-VPN/SSL-3 | شتاب‌دهنده VPN |
| VWIC2-2MFT-E1 ، HWIC-4T | E1 و سریال |
قابلیت‌های صوتی
بزرگ‌ترین مزیت 3845 نسبت به روترهای هم‌رده غیرسیسکو، یکپارچگی صدا بود. طبق دیتاشیت سری 3800:
| قابلیت | ظرفیت سری 3800 |
|---|---|
| Cisco CallManager Express (CME) | از 24 تا 240 تلفن IP (بسته به مدل و حافظه) |
| SRST با CallManager مرکزی | تا 720 تلفن |
| Cisco Unity Express | تا 100 صندوق پیغام |
| ترانک دیجیتال | تا 24 خط E1/T1 |
| پورت آنالوگ FXS | تا 88 پورت |
توان مسیریابی
طبق جدول رسمی Routing Performance سیسکو، 3845 در CEF حدود 500 هزار بسته در ثانیه ارسال می‌کند که با بسته 64 بایتی برابر 256 مگابیت است. با سرویس‌هایی مثل NAT ، QoS و فایروال این عدد کمتر می‌شود؛ تجربه میدانی ما (که در نسخه قبلی مطلب هم آمده بود) مسیریابی حدود ۱۰۰ تا ۲۰۰ مگابیت ترافیک اینترنت، بسته به سرویس‌های فعال، است.
| مدل | CEF (kpps) | با بسته 64 بایتی |
|---|---|---|
| 2851 | 220 | 112.6 Mbps |
| 3825 | 350 | 179.2 Mbps |
| 3845 | 500 | 256 Mbps |
| 7206VXR NPE-G1 | 1,018 | 521 Mbps |
IOS
3845 از IOS کلاسیک با ایمیج‌های Feature Set استفاده می‌کند (IP Base ، Advanced IP Services ، Advanced Enterprise و …). آخرین قطار پشتیبانی‌شده برای ISR نسل اول 15.1(4)M است؛ همان «IOS 15» که در نسخه قبلی مطلب به آن اشاره شده بود. ایمیج‌های کامل نسخه 15 به DRAM حداکثری (1GB) نیاز دارند.
وضعیت End-of-Life و جایگزین
| نسل | معادل 3845 | وضعیت |
|---|---|---|
| ISR G1 | 3845 | End-of-Sale ۲۰۱۱ ؛ پایان پشتیبانی ۲۰۱۶ |
| ISR G2 | 3945 | End-of-Sale دسامبر ۲۰۱۷ ؛ پایان پشتیبانی دسامبر ۲۰۲۲ |
| ISR 4000 | ISR 4431 یا 4451 | ISR 4431 : پایان فروش نوامبر ۲۰۲۳ ؛ پشتیبانی تا نوامبر ۲۰۲۸ |
| فعلی | Cisco 8300 Secure Router | محصول فعلی سیسکو |
برای دفتر مرکزی یا Voice Gateway که امروز جایگزین 3845 می‌خواهد، Cisco 8300 Secure Router (مدل ماژولار C8375-E-G2 با اسلات NIM ، SM و PIM و IPsec تا ۲۰ گیگابیت) از نظر اسلات و توان بسیار فراتر است. اسلات NIM آن برای کارت‌های E1 صوتی مثل NIM-2MFT-T1/E1 استفاده می‌شود و CUBE و CME در IOS XE هم وجود دارد؛ سازگاری دقیق ماژول‌ها و DSP را پیش از خرید در Ordering Guide روترهای 8000 بررسی کنید.
نکته: فروش Catalyst 8200 و 8300 هم اعلام پایان شده است (آخرین سفارش C8200-1N-4T و هم‌خانواده‌ها ۳۱ ژوئیه ۲۰۲۷) و فروش ISR 1100 از ۲۸ ژوئیه ۲۰۲۶ متوقف شده است؛ برای پروژه جدید، نسل فعلی یعنی Cisco 8000 Series Secure Routers را انتخاب کنید. مدل مناسب را با چند سؤال ساده در راهنمای انتخاب تجهیزات سیسکو پیدا کنید.
اگر هنوز 3845 دارید
- برای Voice Gateway آنالوگ و E1 در شبکه داخلی، یا آزمایشگاه CCNP Collaboration و Enterprise ، هنوز کار می‌کند.
- به‌عنوان روتر لبه اینترنت توصیه نمی‌شود؛ آخرین به‌روزرسانی امنیتی آن سال‌ها پیش منتشر شده است.
- فن‌ها و منابع تغذیه این دستگاه‌ها پس از سال‌ها کار فرسوده می‌شوند؛ پیش از خرید دست‌دوم
show environment allرا بررسی کنید. - مصرف برق 3845 (تا چند صد وات) در مقایسه با روترهای امروزی زیاد است.
پرسش‌های متداول
ماژول‌های 3845 روی 3945 کار می‌کنند؟
HWICها بله (در اسلات EHWIC). Network Moduleها فقط با آداپتور SM-NM-ADPTR ، و AIMها اصلاً پشتیبانی نمی‌شوند.
ماژول UCS-E روی 3845 نصب می‌شود؟
خیر؛ ماژول‌های سرور UCS-E مخصوص ISR G2 (2900 و 3900) و ISR 4000 هستند.
3845 از پورت 10 گیگ پشتیبانی می‌کند؟
خیر؛ سقف آن گیگابیت اترنت است.
منابع رسمی
- Cisco 3800 Series Integrated Services Routers Data Sheet
- End-of-Sale and End-of-Life Announcement for the Cisco 3900 Series ISRs
- Cisco 8000 Series Secure Routers
- End-of-Sale Announcement: Catalyst C8300 / C8200
مطالب مرتبط: روتر سیسکو 3945 ، روتر سیسکو 2811 و روتر سیسکو به‌عنوان SIP Gateway.
