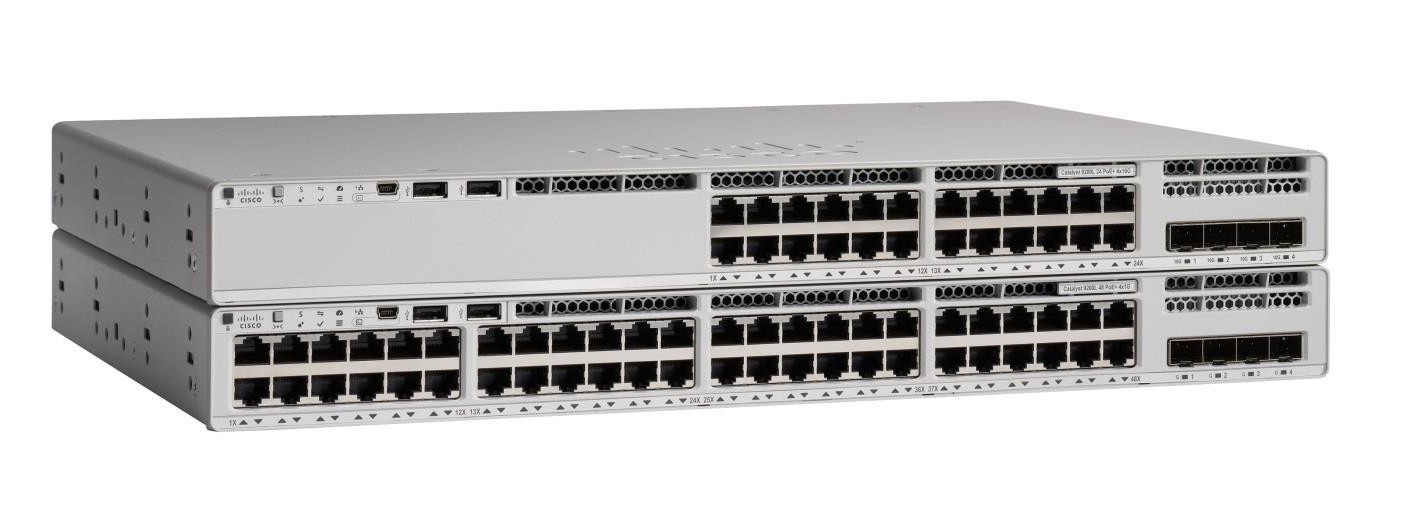

سیسکو این خانواده را جانشین سوئیچ‌های Access قدیمی خودش معرفی کرده است. اگر هنوز 2960-X دارید و به فکر ارتقا هستید، سوئیچ سیسکو سری ۹۲۰۰ دقیقاً همان جایی است که باید با دقت نگاه کنید؛ نه آن‌قدر گران و پیچیده که به 9300 ختم شود، و نه آن‌قدر ساده که مثل سوئیچ‌های SMB بعد از دو سال کم بیاورد. در این راهنما سه شاخه C9200 ، C9200L و C9200CX را با اعداد دقیق دیتاشیت رسمی سیسکو بررسی می‌کنیم: مدل‌ها، ظرفیت سوئیچینگ، مقیاس جدول‌ها، PoE ، ماژول، پاور، استک، لایسنس، نسخه پیشنهادی IOS XE و اینکه کدام را برای کجا بخرید.

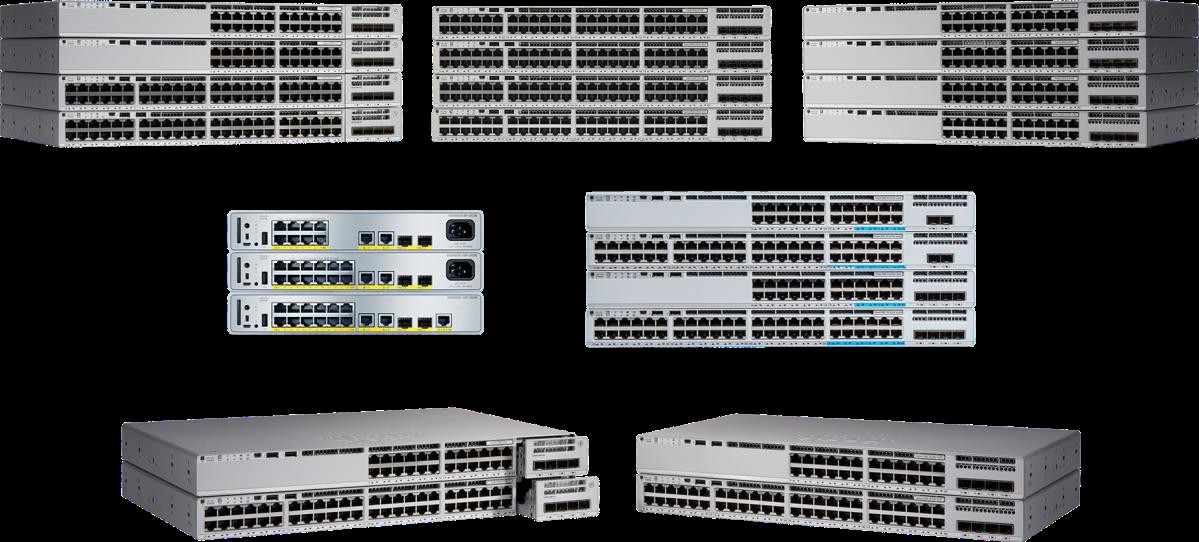

سه شاخه خانواده ۹۲۰۰

خانواده کاتالیست 9200 سه شاخه اصلی دارد که دانستن تفاوت‌شان، نصف راه انتخاب مدل درست است:

• C9200 : مدل ماژولار. آپلینک قابل تعویض، فن و پاور FRU ، استک StackWise-160.
• C9200L : مدل اقتصادی‌تر با آپلینک ثابت و فن ثابت، استک StackWise-80. برای شعبه و شبکه متوسط عالی است. همه مدل‌های 9200L از جعبه قابلیت مدیریت ابری روی داشبورد Meraki را هم دارند.
• C9200CX : کامپکت و بدون فن، استک ندارد؛ برای فضاهای کوچک، اتاق‌های ساکت و جاهایی که رک کامل در کار نیست.

امکانات شاخص سوئیچ سیسکو سری ۹۲۰۰

• پورت‌های گیگابیت مسی در مدل‌های ۲۴ و ۴۸ پورت، به همراه مدل‌های Multigigabit (تا ۱۰ گیگ) برای Access Pointهای Wi-Fi 6 و 6E.
• PoE+ تا ۳۰ وات روی هر پورت؛ در مدل‌های ۴۸ پورت با دو پاور ۱ کیلووات، بودجه PoE تا ۱۴۴۰ وات. مدل‌های 8UXG کامپکت تا UPOE شصت وات.
• سیستم‌عامل مشترک خانواده ۹۰۰۰ یعنی Cisco IOS XE ؛ CLI آشناست، اما NETCONF ، RESTCONF و Model-Driven Telemetry هم دارید.
• ASIC UADP 2.0 Mini که فورواردینگ، QoS و ACL را سخت‌افزاری انجام می‌دهد.
• رمزنگاری MACsec روی پورت‌ها برای اتصال امن به سوئیچ بالادستی.
• لایه ۳ در حد Routed Access: مسیر استاتیک، OSPF ، EIGRP ، IS-IS و RIP ؛ روی 9200CX از IOS XE 17.13 به بعد BGP پایه و PTP هم آمده است.
• آماده برای SD-Access ، مدیریت با Catalyst Center و مانیتورینگ ابری با Meraki.
• Cold Patching برای اعمال وصله امنیتی بین دو نسخه نگهداری (بعد از اعمال، یک بار reload لازم است).
• Trustworthy Solutions: Secure Boot ، ایمیج امضاشده و شناسه سخت‌افزاری SUDI.

یک نکته عملی: تنها نقطه ضعف تاریخی تجهیزات سیسکو در شبکه‌های ما باز هم پاور است؛ نوسان برق و گرما دشمن پاور است. 9200 و 9200L از پاور دوم پشتیبانی می‌کنند. برای سوئیچی که IP Phone ، دوربین یا Access Point از روی PoE آن زنده است، پاور دوم لوکس نیست، ضرورت است؛ و اگر بتوانید برق هر پاور را از یک UPS جدا بگیرید، ضریب اطمینان چند پله بالا می‌رود.

مدل‌های ماژولار C9200

این‌ها مدل‌هایی هستند که آپلینک‌شان ماژول شبکه است و بعداً می‌توانید از 1G به 10G و روی مدل‌های PXG حتی به 25G یا 40G کوچ کنید، بدون اینکه کل سوئیچ را عوض کنید.

حروف انتهای پارت‌نامبر معنی دارند: پسوند -E یعنی لایسنس Network Essentials و -A یعنی Network Advantage. مدل‌های PB برای محیط‌هایی هستند که سگمنت‌بندی بیشتری در SD-Access می‌خواهند (تا ۳۲ شبکه مجازی) و با مدل‌های معمولی ۴ شبکه‌ای در یک استک مخلوط نمی‌شوند.

مدل‌های C9200L با آپلینک ثابت

اگر بودجه محدودتر است و آپلینک ۱۰ گیگ از روز اول کافی است، C9200L انتخاب منطقی‌تری است. آپلینک و فن‌ها ثابت‌اند، اما پاور همچنان قابل تعویض است. مهم: C9200 و C9200L را نمی‌توان با هم استک کرد؛ با 2960-X هم همین‌طور.

مدل‌های کامپکت C9200CX

این شاخه را خیلی‌ها نادیده می‌گیرند، در حالی که برای اتاق کوچک، فروشگاه، کلاس درس یا فضای بدون تهویه عالی است. فن ندارد، استک ندارد، و با براکت‌های دیواری، زیر میز، DIN Rail یا آهنربایی نصب می‌شود.

مدل 12T و 8PT عملاً «سوئیچی هستند که با کابل شبکه روشن می‌شوند»: اگر سوئیچ بالادستی UPOE+ داشته باشد، برق سوئیچ کامپکت و حتی بخشی از برق دستگاه‌های پایین‌دستی از همان کابل می‌آید. برای کلاس، اتاق جلسه یا کیوسک این یعنی بدون پریز برق.

ظرفیت سوئیچینگ و مقیاس جدول‌ها

مقیاس جدول‌ها همان چیزی است که 9200 را از سوئیچ هسته جدا می‌کند:

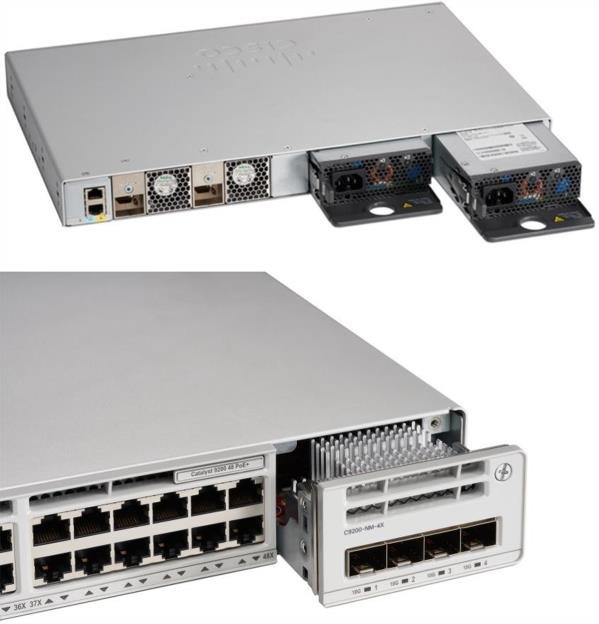

ماژول، پاور، فن و بودجه PoE

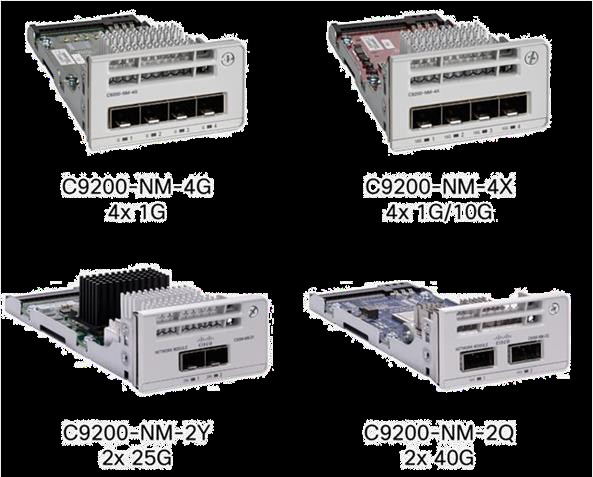

روی مدل ماژولار، اسلات Network Module روی پنل جلو است و می‌توانید آپلینک را عوض کنید؛ همان Investment Protection که سیسکو روی آن تأکید دارد.

هر سوئیچ با یک پاور پیش‌فرض می‌آید؛ پاور دوم یا افزونگی می‌دهد، یا بودجه PoE را دو برابر می‌کند. مثال رسمی دیتاشیت: C9200L-48P-4X با یک PWR-C5-1KWAC حدود ۷۴۰ وات PoE دارد و با پاور دوم به ۱۴۴۰ وات می‌رسد. پاور 125 وات فقط برای مدل‌های بدون PoE است. توجه کنید پاورهای 600 و 1000 وات کانکتور C16 دارند و کابل برق معمولی C13 به آن‌ها نمی‌خورد.

روی C9200 ماژول فن FAN-T2= قابل تعویض است؛ روی 9200L فن ثابت و روی CX اصلاً فن نیست. برای اپتیک از SFP ، SFP+ و SFP28 سیسکو استفاده کنید؛ راهنمای کامل را در ماژول‌های فیبر نوری سیسکو ببینید.

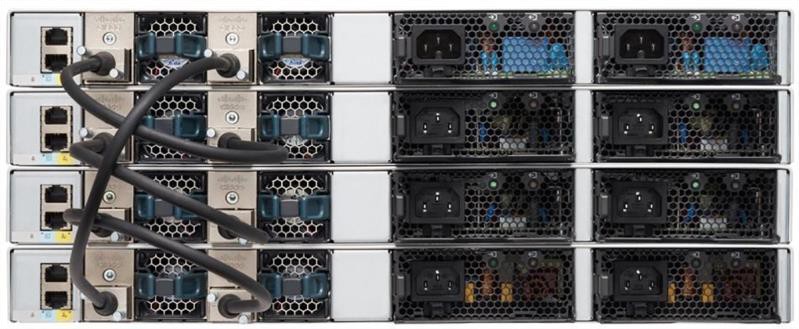

استکینگ

تا ۸ سوئیچ هم‌خانواده با لایسنس یکسان را می‌توانید استک کنید و مثل یک سوئیچ منطقی کانفیگ بگیرید. استک ترکیبی بین C9200 و C9200L ، یا با 2960-X پشتیبانی نمی‌شود.

کیت استک شامل دو آداپتور و یک کابل ۵۰ سانتی‌متری است؛ کابل‌های ۱ و ۳ متری هم با کد STACK-T4-1M و STACK-T4-3M موجودند. برای استک حلقوی (Ring) که افزونگی واقعی دارد، کابل آخر را از آخرین سوئیچ به اولی ببندید.

لایسنس و گارانتی

لایسنس کاتالیست ۹۲۰۰ دو لایه دارد و هر دو هنگام خرید انتخاب می‌شوند:

اگر فقط VLAN ، EtherChannel ، QoS و چند مسیر استاتیک یا OSPF ساده می‌خواهید، Essentials کافی است. اگر SD-Access و سگمنت‌بندی جدی در برنامه است، Advantage بگیرید.

گارانتی سخت‌افزار Enhanced Limited Lifetime Warranty است: تا وقتی مالک اصلی دستگاه هستید، با تعویض قطعه در روز کاری بعد (در مناطقی که ممکن است) و ۹۰ روز پشتیبانی TAC در ساعات اداری. پس از اعلام توقف تولید، گارانتی تا ۵ سال ادامه دارد.

IOS XE و نسخه پیشنهادی

طبق سند Recommended Releases for Catalyst 9200/9300/9400/9500/9600 (به‌روزشده ۴ سپتامبر ۲۰۲۶)، نسخه‌های پیشنهادی سیسکو برای همه مدل‌های 9200 ، 9200L و 9200CX یکی است: 17.18.4 و 17.15.6.

قاعده ساده: در شبکه عملیاتی روی نسخه‌های Extended-Support بمانید و آپگرید را در حالت Install mode (نه Bundle) انجام دهید؛ جزئیات این دو حالت را در مطلب آشنایی با سیسکو NX-OS مقایسه کرده‌ایم.

مقایسه با 2960-X و 9300

کانفیگ اولیه

یک کانفیگ پایه برای یک C9200L-48P-4X به‌عنوان سوئیچ Access با VLAN داده و صدا، PoE و آپلینک ترانک:

hostname ACC-FL2-01
vtp mode transparent
spanning-tree mode rapid-pvst
!
vlan 10
 name DATA
vlan 20
 name VOICE
!
interface range GigabitEthernet1/0/1 - 48
 switchport mode access
 switchport access vlan 10
 switchport voice vlan 20
 spanning-tree portfast
 spanning-tree bpduguard enable
 power inline auto
!
interface TenGigabitEthernet1/1/1
 description Uplink to Distribution
 switchport mode trunk
 switchport trunk allowed vlan 10,20,99
!
interface Vlan99
 ip address 10.10.99.21 255.255.255.0
ip default-gateway 10.10.99.1
!
show power inline
show switch
show version

برای استک، شماره عضو و اولویت را پیش از اتصال کابل تعیین کنید تا سوئیچ اصلی (Active) همان باشد که می‌خواهید: switch 1 priority 15 روی سوئیچ اول و switch 2 priority 14 روی دومی.

کدام مدل سوئیچ سیسکو ۹۲۰۰ را انتخاب کنیم؟

سوئیچ سیسکو سری ۹۲۰۰ آمده تا همان کاری را بکند که کاتالیست‌های Access سال‌ها در شبکه‌های ما کردند: بی‌حاشیه کار کند، PoE بدهد، استک شود، و شما را از فکر لایه Access آزاد بگذارد؛ با ادبیات جدید IOS XE ، اما با همان روح آشنای کاتالیست.

پرسش‌های متداول

آیا C9200 و C9200L با هم استک می‌شوند؟
نه. هر شاخه فقط با هم‌خانواده خودش و با لایسنس یکسان استک می‌شود. با 2960-X هم استک نمی‌شوند.

آیا 9200 از BGP پشتیبانی می‌کند؟
روی مدل‌های 9200CX از IOS XE 17.13 BGP پایه اضافه شده است. برای C9200 و C9200L نقش لایه ۳ در حد Routed Access با OSPF و EIGRP است.

9200L-M چیست؟
همان سخت‌افزار 9200L که از جعبه روی داشبورد Meraki مدیریت ابری می‌شود.

بودجه PoE کافی است یا پاور دوم لازم است؟
یک پاور 1KW روی مدل ۴۸ پورت حدود ۷۴۰ وات می‌دهد؛ یعنی ۲۴ دستگاه با PoE+ کامل (۳۰ وات). اگر همه ۴۸ پورت PoE+ پرمصرف دارند یا افزونگی می‌خواهید، پاور دوم بگیرید.

کدام نسخه IOS XE نصب کنم؟
پیشنهاد فعلی سیسکو 17.18.4 یا 17.15.6 است؛ هر دو Extended-Support هستند.

منابع رسمی

• Cisco Catalyst 9200 Series Switches Data Sheet
• Recommended Releases for Catalyst 9200/9300/9400/9500/9600
• Cisco Catalyst 9200 Series – Support and Documentation
