سویچ سیسکو سری ۹۶۰۰
معرفی سوئیچ سیسکو کاتالیست 9600
اگر سویچ سیسکو 2960 سالها لایه Access شبکههای ما را نگه داشت، در Core و Distribution داستان همیشه چیز دیگری بود: شاسیهای سنگین 6500 و 6800 ، بعد 4500-X ، و در نسل ثابت کاتالیست 9500. امروز سیسکو برای همین نقطه، یعنی هسته پردیس و لایه تجمیع سازمانی، خانواده کاتالیست 9600 را گذاشته است. سویچ سیسکو سری ۹۶۰۰ یک سوئیچ جعبهای ساده نیست؛ شاسی ماژولار هشتیونیتی است با سوپروایزر ریداندنت، لاینکارت قابل تعویض، چهار پاور و فن تری جدا. روح همان کاتالیست آشناست، اما روی پلتفرم Catalyst 9000 و سیستمعامل IOS XE آمده؛ یعنی ISSU ، SSO/NSF ، API و امنیتی که شبکه امروز بدون آنها شب نیست.
سیسکو این سری را برای جایی ساخته که «همیشه روشن باشد» دیگر شعار نیست، الزام است. اگر هسته شبکه شما هنوز 6500 یا 6800 است و قطعه یدکیاش نایاب شده، یا 9500 را تا ته ظرفیت بردهاید و به ۴۰۰ گیگ و جدول روت میلیونی نیاز دارید، سویچ سیسکو 9600 همان جایی است که باید با حوصله بخوانید. برای لایه Access همان سویچ سیسکو سری ۹۲۰۰ کافی است؛ ۹۶۰۰ کار دیگری میکند.

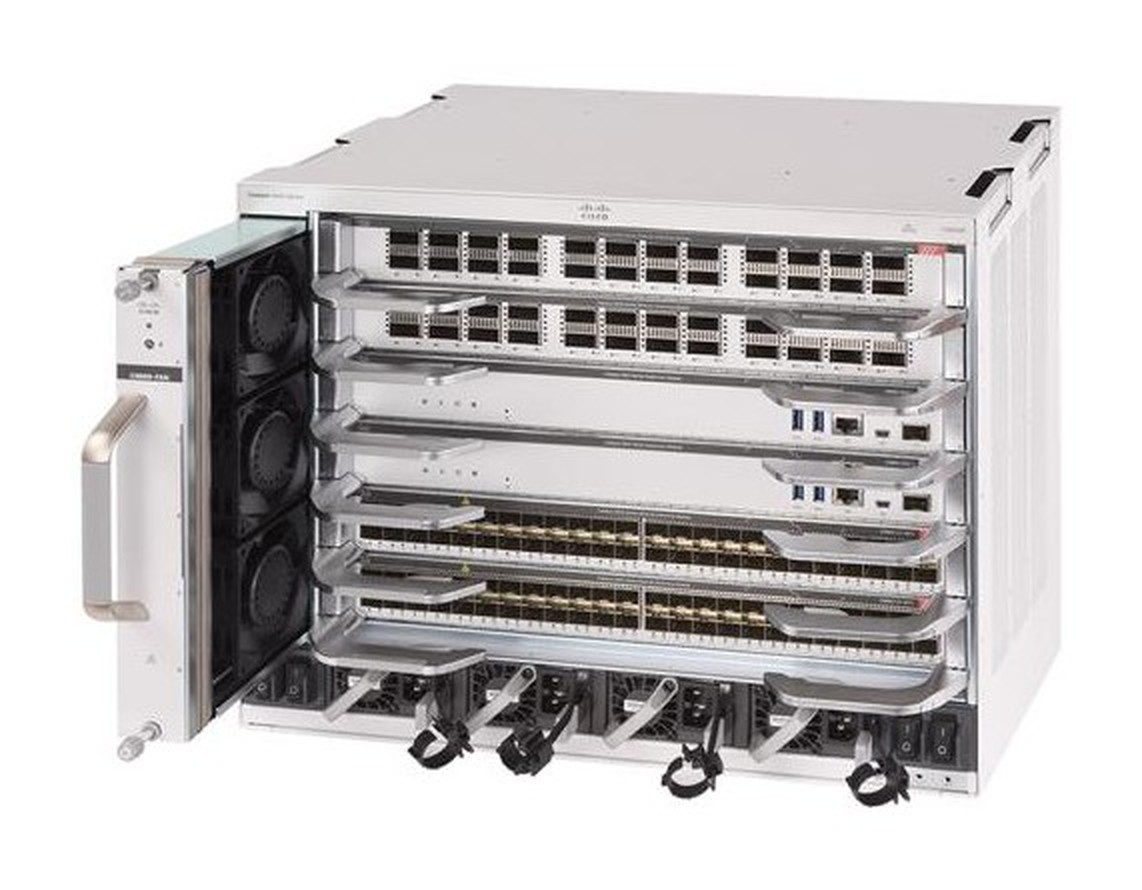

نمای رسمی شاسی سویچ سیسکو کاتالیست 9600 مدل C9606R با فن تری باز، دو سوپروایزر و چهار لاینکارت
یک شاسی کامل کاتالیست 9600 از این قطعات تشکیل میشود: خود شاسی C9606R ، حداقل یک و معمولا دو سوپروایزر، حداقل یک لاینکارت برای پورت شبکه، یک فن تری، و حداقل دو پاور. بدون این ترکیب، سوئیچ «روشن میشود» ولی شبکه نمیشود.
شاسی C9606R سویچ سیسکو ۹۶۰۰
خانواده ۹۶۰۰ برخلاف ۹۲۰۰ چند مدل جعبه جدا ندارد. یک شاسی است و تنوع در سوپروایزر و لاینکارت است. شاسی شش اسلات دارد: اسلات ۳ و ۴ مخصوص سوپروایزر (ریداندنت ۱+۱) و چهار اسلات باقیمانده برای لاینکارت. ارتفاع ۸ یونیت رک است، جریان هوا پهلو به پهلو، و همه قطعات قابل تعویض از جلو در دسترساند. فن تری را حتی میتوان از پشت هم سرویس کرد تا کابلکشی جلو شلوغ نشود. روی شاسی، سوپروایزر، لاینکارت، پاور و فن، تگ RFID هم هست؛ برای انبارداری سازمانهای بزرگ جزئی کوچک ولی مفید است.
از نظر مقیاس پورت، همین یک شاسی تا ۲۲۴ پورت نیتیو 10/25/50 گیگ SFP56 (یا تا ۲۵۶ پورت SFP با کابل بریکاوت QSFP-4SFP)، تا ۱۲۸ پورت نیتیو 40/100 گیگ QSFP28 ، یا تا ۸ پورت نیتیو ۴۰۰ گیگ QSFP-DD بالا میرود. پهنای سوئیچینگ سیمی شاسی با سوپروایزر ۲ تا ۲۵٫۶ ترابیت در ثانیه است (سیسکو هر دو جهت را جمع میزند؛ معادل ۱۲٫۸ ترابیت فولداپلکس) و پهنای هر اسلات لاینکارت تا ۶٫۴ ترابیت.

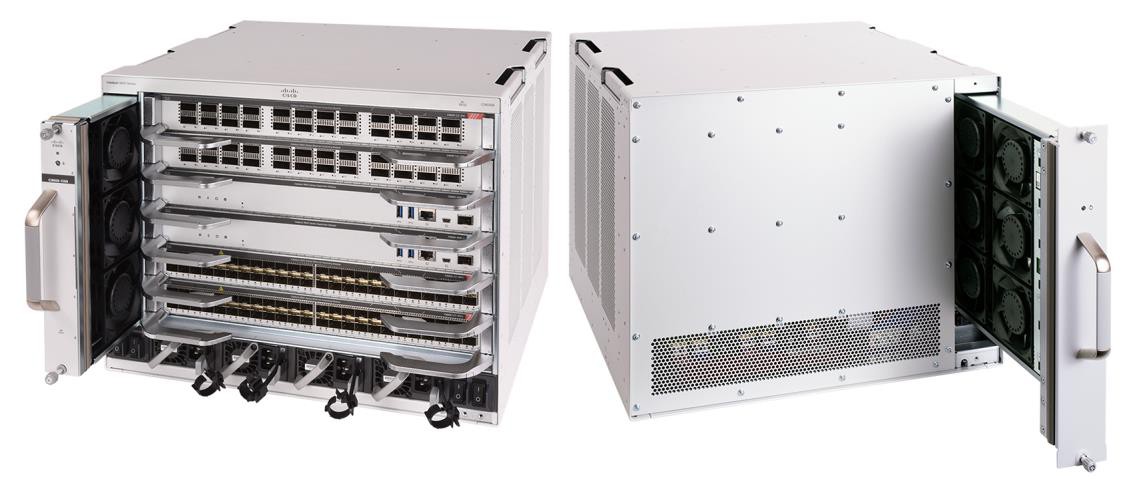

شکل دیتاشیت سیسکو: نمای جلو و عقب شاسی سویچ سیسکو 9600 ؛ فن تری از پشت هم قابل سرویس است
| مشخصه شاسی | C9606R |
|---|---|
| تعداد اسلات | ۶ (۴ لاینکارت + ۲ سوپروایزر) |
| اسلات سوپروایزر | فقط ۳ و ۴ |
| سوپروایزر پشتیبانیشده | C9600-SUP-1 و C9600X-SUP-2 |
| پهنای اسلات با SUP-1 | ۲٫۴ Tbps (۱٫۲ Tbps فولداپلکس) |
| پهنای اسلات با SUP-2 | ۶٫۴ Tbps (۳٫۲ Tbps فولداپلکس) |
| ابعاد (ارتفاع × عرض × عمق) | ۳۵٫۴۳ × ۴۴٫۲ × ۴۰٫۹ سانتیمتر ؛ ۸ RU |
| وزن شاسی خالی | ۲۵٫۳۶ کیلوگرم |
| وزن با دو پاور AC و فن تری | ۳۱٫۳۱ کیلوگرم |
| بای پاور | ۴ عدد ؛ حداقل ۲ پاور (در برق ۱۱۰ ولت و شاسی پر، حداقل ۳) |
| پاورهای پشتیبانیشده | C9600-PWR-3KWAC ، C9600-PWR-2KWAC ، C9600-PWR-2KWDC |
| فن تری | C9606-FAN ؛ ۹ فن مستقل |
| دمای کار | ۵− تا ۴۵ درجه تا ارتفاع حدود ۱۸۰۰ متر |
| MTBF شاسی | حدود ۴٫۱ میلیون ساعت |

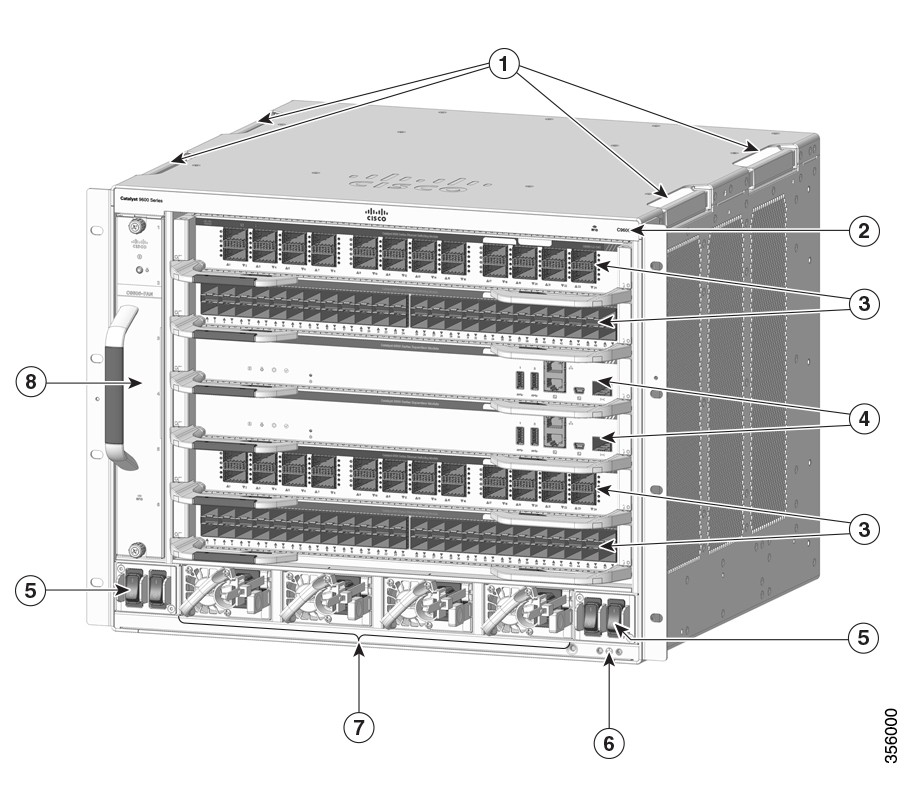

راهنمای نصب سیسکو: ۱ دستگیره شاسی ، ۳ لاینکارت ، ۴ سوپروایزر ، ۵ کلید پاور ، ۷ ماژول پاور ، ۸ فن تری
سوپروایزرهای سویچ سیسکو کاتالیست 9600
مغز این سوئیچ، سوپروایزر است. دو نسل کنار هم در کاتالوگ سیسکو نشستهاند و نباید در یک شاسی مخلوط شوند. هر دو از SSO ، NSF و ISSU روی جفت سوپروایزر پشتیبانی میکنند و هر دو StackWise Virtual را بلدند؛ تفاوت در ASIC ، ظرفیت و نوع پورتی است که واقعا به درد شبکه شما میخورد.
C9600-SUP-1 روی ASIC خانواده UADP 3.0 است؛ سه ASIC ، پهنای سیستم تا ۹٫۶ ترابیت ، فورواردینگ تا ۳ میلیارد بسته در ثانیه. سیسکو آن را برای Distribution یا Collapsed-Core با مقیاس متوسط لایه ۲ و ۳ و ACL قویتر میخواهد. پورتهای ۱ تا ۲۵ گیگ SFP و ۴۰ تا ۱۰۰ گیگ QSFP اینجاست. CPU اینتل ۲٫۰ گیگاهرتز هشتهستهای، ۱۶ گیگابایت DDR4 ، ۱۶ گیگابایت فلش، و تا ۹۶۰ گیگابایت SSD برای کانتینر. حداقل IOS XE 16.11.1.
C9600X-SUP-2 روی Cisco Silicon One Q200 هفتنانومتری است؛ یک ASIC ، پهنای سیستم تا ۲۵٫۶ ترابیت ، فورواردینگ تا ۸ میلیارد بسته در ثانیه. این یکی برای Core و Edge پردیس است که جدول روت میلیونی و پورت ۴۰۰ گیگ میخواهد. بافر اختصاصی ۸۰ مگابایت بهعلاوه تا ۸ گیگابایت حافظه HBM روی چیپ. CPU اینتل ۲٫۷ گیگاهرتز هشتهستهای، ۳۲ گیگابایت DDR4 ، دو پورت مدیریت 10G SFP+ ، و باز تا ۹۶۰ گیگابایت SSD. حداقل IOS XE 17.7.1.
| مشخصه | C9600-SUP-1 | C9600X-SUP-2 |
|---|---|---|
| ASIC | ۳× UADP 3.0 | ۱× Silicon One Q200 |
| ظرفیت سوئیچینگ سیستم | تا ۹٫۶ Tbps | تا ۲۵٫۶ Tbps |
| پهنای هر اسلات | ۲٫۴ Tbps | ۶٫۴ Tbps |
| نرخ فورواردینگ | ۳ Bpps | ۸ Bpps |
| DRAM / Flash | ۱۶ GB / ۱۶ GB | ۳۲ GB / ۱۶ GB |
| آدرس MAC | تا ۱۲۸٬۰۰۰ | تا ۲۵۶٬۰۰۰ |
| روت IPv4 | تا ۲۵۶٬۰۰۰ | تا ۲٬۰۰۰٬۰۰۰ |
| روت IPv6 | تا ۲۵۶٬۰۰۰ | تا ۱٬۰۰۰٬۰۰۰ |
| ACL امنیتی IPv4/IPv6 | تا ۲۷٬۰۰۰ / ۱۳٬۵۰۰ | تا ۸٬۰۰۰ / ۴٬۰۰۰ |
| بافر | تا ۱۰۸ MB (۳۶ MB هر ASIC) | ۸۰ MB + تا ۸ GB HBM |
| Jumbo Frame | ۹۲۱۶ بایت | ۹۲۱۶ بایت |
| MACsec AES-256 | دارد | دارد |
| WAN MACsec | ندارد | دارد (لایسنس HSEC) |
| حداقل نرمافزار | IOS XE 16.11.1 | IOS XE 17.7.1 |
| وزن / MTBF | ۵٫۴۵ کیلوگرم / حدود ۲۷۱ هزار ساعت | ۵٫۴۵ کیلوگرم / حدود ۳۰۶ هزار ساعت |
یک نکته انتخاب: SUP-1 در ACL و بعضی قابلیتهای لایه ۲ مثل VPLS و SDA Layer 2 Border قویتر است. SUP-2 در روتاسکیل، ۴۰۰ گیگ و WAN MACsec جلو میافتد، اما BIDIR-PIM و چند قابلیت L2 overlay را ندارد یا دیرتر آمده. سیسکو خودش میگوید این دو مکملاند، نه جایگزین کورکورانه یکدیگر.
لاینکارتهای سوئیچ سیسکو 9600
پورت واقعی شبکه روی لاینکارت است. میتوانید در یک شاسی کارت فیبر ۱۰۰ گیگ را کنار کارت مسی Multigigabit بگذارید؛ به شرط آنکه با سوپروایزر سازگار باشد. چند کارت فقط با SUP-2 کار میکنند و یکی فقط با SUP-1.
| لاینکارت | پورتها | با SUP-1 | با SUP-2 |
|---|---|---|---|
| C9600X-LC-56YL4C | ۵۶× 50/25/10G SFP56 + ۴× 40/100G QSFP28 | پشتیبانی نمیشود | از IOS XE 17.13.1 |
| C9600X-LC-32CD | ۳۰× 100/40G QSFP28 + ۲× 400/200/100G QSFP-DD | پشتیبانی نمیشود | از IOS XE 17.9.1 |
| C9600-LC-40YL4CD | ۴۰× SFP56 + ۲× QSFP + ۲× QSFP-DD | ۲۵/۱۰/۱G و ۲× 40/100G ؛ از 17.7.1 | ۵۰/۲۵/۱۰G و تا ۴۰۰G ؛ از 17.7.1 |
| C9600-LC-24C | ۲۴ پورت QSFP28 | ۲۴× 40G یا ۱۲× 100G ؛ از 16.11.1 | ۲۴× 100/40G ؛ از 17.7.1 |
| C9600-LC-48YL | ۴۸× SFP56 | ۲۵/۱۰/۱G ؛ از 16.11.1 | ۵۰/۲۵/۱۰G (۱G فقط با اپتیک SX/LH) ؛ از 17.7.1 |
| C9600-LC-48TX | ۴۸× RJ45 mGig | 10G/5G/2.5G/1G/100M/10M ؛ از 17.1.1 | فقط 10G ؛ از 17.7.1 |
| C9600-LC-48S | ۴۸× 1G SFP | از IOS XE 17.2.1 | پشتیبانی نمیشود |
روی C9600-LC-24C با SUP-1 اگر پورتی را ۱۰۰ گیگ کنید، پورت بعدی همان جفت خاموش میشود؛ با SUP-2 هر ۲۴ پورت میتواند ۱۰۰ گیگ نونبلاکینگ باشد. MACsec سختافزاری روی چند کارت قدیمی با SUP-2 پشتیبانی نمیشود (24C ، 48YL ، 48TX). کارتهای نسل X مثل 32CD و 56YL4C هم MACsec و هم WAN MACsec را با SUP-2 میدهند.
مصرف تقریبی لاینکارتها از دیتاشیت: 32CD و 56YL4C و 40YL4CD حدود ۴۲۰ وات، 48TX حدود ۳۱۵ وات، 48YL حدود ۲۳۰ تا ۳۰۰ وات بسته به سوپروایزر، 24C حدود ۲۰۰ تا ۲۸۰ وات، و 48S حدود ۱۶۰ وات. این اعداد را در Power Calculator سیسکو برای پیکربندی دقیقتر چک کنید.
پاور و فن سویچ سیسکو ۹۶۰۰
توصیه همیشگی ما برای تجهیزات حیاتی سیسکو عوض نشده: پاور ریداندنت بگذارید. اینجا چهار بای پاور دارید. حالت پیشفرض Combined است؛ توان کل تقریبا جمع خروجی پاورها با ضریب اشتراک است. حالت N+1 هم هست که یکی از پاورها ذخیره میماند. در هر دو حالت وات پاورها باید یکی باشد. مخلوط AC و DC فقط وقتی مجاز است که ورودی AC روی ۲۲۰ ولت باشد.

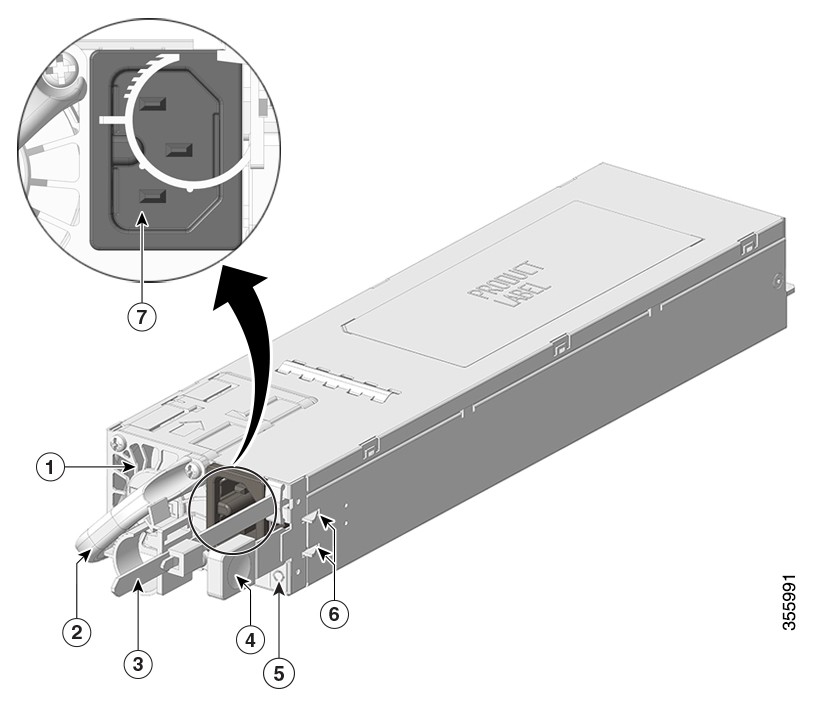

پاور فیلد-ریپلیسایبل سویچ سیسکو کاتالیست 9600 از راهنمای نصب رسمی
| پاور | توان | ورودی | بازده نوعی |
|---|---|---|---|
| C9600-PWR-3KWAC | ۳۰۰۰ وات | ۹۰–۱۴۰ و ۲۳۰ ولت AC ؛ در ۱۱۵ ولت تا ۱۵۰۰ وات | ۹۴٪ |
| C9600-PWR-2KWAC | ۲۰۰۰ وات | ۹۰–۱۴۰ و ۲۳۰ ولت AC ؛ در ۱۱۵ ولت تا ۱۰۵۰ وات | ۹۴٪ |
| C9600-PWR-2KWDC | ۲۰۰۰ وات | ۴۰− تا ۷۲− ولت DC | ۹۲٪ |
فن تری C9606-FAN نه فن مستقل دارد. اگر یکی از کار بیفتد، بقیه دور میگیرند و سیستم بدون افت جدی خنککاری ادامه میدهد. سنسور ارتفاع دارد تا در ارتفاع پایین آرامتر بچرخد. تا حدود ۹۰ ثانیه حتی میتوان فن را برای سرویس بیرون کشید. نویز اندازهگیریشده در تست NEBS حدود ۷۷٫۷ دسیبل LWAd است؛ این سوئیچ را در اتاق آرام کارمندی نگذارید، جایش رکروم است.

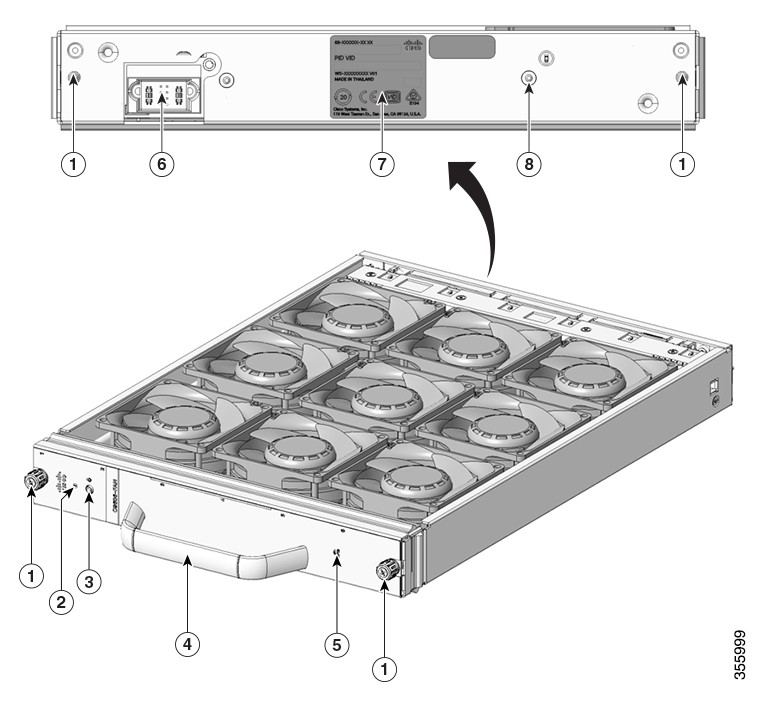

فن تری C9606-FAN با ۹ فن مستقل ؛ از جلو یا پشت شاسی سویچ سیسکو 9600 قابل تعویض است
قابلیتهای نرمافزاری ، استک و لایسنس
برخلاف سویچ سیسکو 9200 که با کابل StackWise تا هشت دستگاه فیزیکی استک میشود، کاتالیست 9600 استک کابلی داخل شاسی ندارد. به جایش StackWise Virtual دو شاسی را یک سوئیچ منطقی میکند؛ SSO و ISSU روی همین مدل هم کار میکنند. Quad-Sup RPR هم برای چهار سوپروایزر روی دو شاسی در جدول سیسکو آمده است. Mixed stacking با 9200 یا 9500 معنی ندارد.
روتینگ سازمانی کامل است: OSPFv2/v3 ، EIGRP ، IS-IS ، BGP ، PIM-SM و PIM-SSM. MPLS L3VPN و EoMPLS روی هر دو سوپروایزر هست. SD-Access در نقش Control-Plane و Border پشتیبانی میشود، اما SDA Edge روی ۹۶۰۰ نیست؛ لبه Fabric را روی ۹۳۰۰ و ۹۲۰۰ بگذارید. برنامهپذیری با NETCONF ، RESTCONF ، gNMI و YANG ، بهعلاوه PnP/ZTP. پچ نرمافزار از نوع hot patch است؛ برخلاف ۹۲۰۰ که cold patch با ریاستارت بود، اینجا SMU بدون ریاستارت اعمال میشود. Trust Anchor ، Secure Boot و Image Signing هم مثل بقیه خانواده ۹۰۰۰ حاضرند.
لایسنس این سری Essentials ندارد. پایه سختافزار Network Advantage است و اشتراک نرمافزار Cisco DNA Advantage یا Catalyst Advantage با دورههای ۳ ، ۵ و ۷ ساله (C9600-DNA-A / C9600-DNX-A). WAN MACsec روی SUP-2 لایسنس HSEC جدا میخواهد. مدیریت از CLI آشنای IOS XE ، Catalyst Center ، یا مانیتورینگ ابری روی داشبورد Meraki ممکن است.
حداکثر پورت شاسی پر، بسته به سوپروایزر:
| سرعت | با SUP-1 | با SUP-2 |
|---|---|---|
| 400G | — | ۸ |
| 100G | ۴۸ | ۱۲۸ |
| 50G | — | ۲۲۴ |
| 40G | ۹۶ | ۱۲۸ |
| 25G / 10G | ۱۹۲ | ۲۵۶ با بریکاوت |
| 1G | ۱۹۲ | ۸ (فقط اپتیک SX/LH سازگار) |
کدام پیکربندی سویچ سیسکو ۹۶۰۰ را انتخاب کنیم؟
انتخاب اینجا جنگ کاتالوگ نیست؛ طراحی هسته است:
- جایگزینی 6500/6800 در Distribution با پورت ۱/۱۰/۲۵ گیگ و ACL سنگین : شاسی C9606R + دو C9600-SUP-1 + کارتهای 48YL یا 24C.
- هسته پردیس با 100G به سمت Access و چشمانداز 400G : دو C9600X-SUP-2 + C9600X-LC-32CD یا 40YL4CD.
- تجمیع تعداد زیاد سویچ سیسکو 9200/9300 با آپلینک 25/50 گیگ : SUP-2 و C9600X-LC-56YL4C یا 48YL.
- اتاق سرور با کابل مسی mGig به سرور یا AP نزدیک : C9600-LC-48TX ؛ اگر سوپروایزر ۲ است فقط 10G روی این کارت بگیرید.
- فقط فیبر ۱ گیگ قدیمی : C9600-LC-48S و الزاما SUP-1.
و باز همان جمله تکراری که در عمل بارها شبکه را نجات داده: دو سوپروایزر همنوع، حداقل دو پاور هموات، برق هر پاور از UPS جدا اگر بتوانید، و لاینکارت خالی را با Blank بپوشانید تا جریان هوا خراب نشود. سویچ سیسکو سری ۹۶۰۰ آمده تا هسته شبکه مثل کاتالیستهای قدیمی بیحاشیه کار کند، اما با جدول روت امروز، پورت ۱۰۰ و ۴۰۰ گیگ، و IOS XE ای که دیگر لازم نیست برای یک پچ امنیتی کل Core را در چهارشنبه نیمه شب پایین بکشید.
برای لایه Access مطلب سویچ سیسکو سری ۹۲۰۰ و سایر آموزشهای سیسکو و دسته سوئیچ را ببینید. مشخصات فنی و تصاویر این نوشتار از دیتاشیت رسمی Cisco Catalyst 9600 Series و راهنمای نصب سختافزار همین سری گرفته شده است.
