اگر یک دیتاسنتر یا اتاق سرور جدی در ایران ببینید، احتمال زیادی دارد که بالای رک‌ها یک جفت سوئیچ سیسکو نکسوس ۹۳۱۸۰ نشسته باشد: ۴۸ پورت ۲۵ گیگ برای سرورها و ۶ پورت ۱۰۰ گیگ به سمت هسته. این مدل عملاً «سوئیچ پیش‌فرض Top-of-Rack» سیسکو در ده سال اخیر بوده و از نسل EX تا FX3 چهار بار زیر همان ظاهر آشنا عوض شده است.
مشکل اینجاست که «۹۳۱۸۰» یک مدل نیست، یک خانواده است. 93180YC-EX که در بازار دست‌دوم ایران زیاد پیدا می‌شود، دیگر حتی پچ امنیتی هم نمی‌گیرد؛ 93180YC-FX روی کاغذ تقریباً همان عددها را دارد، اما Fibre Channel و MACsec هم دارد؛ و 93180YC-FX3 که جانشین رسمی هر دوست، ساعت دقیق تلکام و ECMP صدوبیست‌وهشت‌مسیره آورده است. اگر فقط به تعداد پورت نگاه کنید، ممکن است سوئیچی بخرید که دو سال دیگر پشتیبانی ندارد، یا فن و پاوری سفارش دهید که هوای گرم را درست به سمت پورت‌ها می‌دمد.
در این راهنما خانواده Cisco Nexus 93180 و هم‌خانواده‌هایش (93108TC ، 93180LC ، 93240YC ، 93360YC) را از نسل EX تا FX3 مرور می‌کنیم: مشخصات فنی دقیق، ظرفیت جدول‌ها، پورت‌ها و پنل جلو و عقب، Fibre Channel و FCoE ، فن و پاور و جهت جریان هوا، PoE ، لایسنس، نسخه NX-OS ، وضعیت End-of-Life و در آخر اینکه امروز کدام را بخرید. همه اعداد از دیتاشیت‌ها، راهنمای نصب سخت‌افزار و اطلاعیه‌های EoL رسمی سیسکو است.
Nexus 93180YC-FX3 در یک نگاه
| PID | N9K-C93180YC-FX3 |
| پورت‌ها | 48 × 1/10/25G SFP28 + 6 × 40/100G QSFP28 |
| پهنای باند / نرخ ارسال | 3.6 Tbps / 1.2 Bpps |
| CPU / حافظه / SSD / بافر | 4 هسته / 16GB / 128GB / 40MB |
| مصرف برق | معمول 325W ، حداکثر 600W |
| ارتفاع و عمق | 1RU ؛ 49.6 سانتی‌متر عمق |
| قابلیت‌های شاخص | MACsec روی همه پورت‌ها، PTP و SyncE ، ECMP تا 128 مسیر، VXLAN EVPN ، ACI |
| حداقل نرم‌افزار | NX-OS 9.3(7) ؛ ACI 15.1(3) |
| جایگزین رسمی برای | 93180YC-EX و 93180YC-FX |
فهرست مطالب
- نکسوس ۹۳۱۸۰ چیست و اسمش چه می‌گوید
- چهار نسل: EX ، FX ، FX2 و FX3
- نسل EX
- نسل FX
- نسل FX2
- نسل FX3 و 93180YC-FX3
- جدول مقایسه کامل
- ظرفیت جدول‌ها و مقیاس
- پورت‌ها، سرعت‌ها و Breakout
- Fibre Channel و FCoE
- فن، پاور و جهت جریان هوا
- PoE روی 93108TC-FX3P
- لایسنس
- NX-OS ، ACI و نسخه پیشنهادی
- وضعیت End-of-Life
- اپتیک و کابل
- کانفیگ نمونه Leaf
- کدام را بخریم؟
- پرسش‌های متداول
نکسوس ۹۳۱۸۰ چیست و اسمش چه می‌گوید
وقتی می‌گوییم سوئیچ سیسکو نکسوس ۹۳۱۸۰ ، منظور سوئیچ‌های ثابت یک‌یونیتی خانواده Nexus 9300 با الگوی آشنای «۴۸ دانلینک + ۶ آپلینک» است: N9K-C93180YC-EX ، N9K-C93180YC-FX و N9K-C93180YC-FX3. این سوئیچ‌ها برای Top-of-Rack و نقش Leaf در فابریک spine/leaf طراحی شده‌اند: سرورهای ۱۰ و ۲۵ گیگ به دانلینک‌ها وصل می‌شوند و آپلینک‌های ۱۰۰ گیگ به spine می‌روند. همه این مدل‌ها با NX-OS یا در حالت ACI کار می‌کنند.
نام‌گذاری Nexus 9300 یک الگوی ساده دارد که اگر یک بار یاد بگیرید، هر PID را می‌توانید بخوانید:
| بخش نام | معنی | مثال |
|---|---|---|
| N9K-C93 | سوئیچ ثابت خانواده Nexus 9300 | N9K-C93180YC-FX3 |
| عدد بعد از 93 | ظرفیت یک‌طرفه تقریبی به ده‌ها گیگ | 180 ← 48×25G + 6×100G = 1.8 Tbps |
| Y | پورت 25G (SFP28) | 93180YC |
| C | پورت 100G (QSFP28) | 9336C |
| T | پورت مسی 10GBASE-T | 93108TC |
| G | پورت مسی 1G | 9348GC |
| L | پورت 40/50G | 93180LC |
| EX ، FX ، FX2 ، FX3 | نسل ASIC خانواده Cloud Scale | 93180YC–FX3 |
| P در انتها | پشتیبانی PoE | 93108TC-FX3P |
این الگو را روی بقیه مدل‌ها هم می‌بینید: 93108TC یعنی 48×10G + 6×100G = 1.08 Tbps ، و 93240YC یعنی 48×25G + 12×100G = 2.4 Tbps.
چهار نسل: EX ، FX ، FX2 و FX3
هر چهار نسل روی ASICهای خانواده Cloud Scale سیسکو ساخته شده‌اند و از VXLAN EVPN ، vPC ، تلمتری و ACI پشتیبانی می‌کنند. فرقشان در جزئیاتی است که در طراحی واقعی تعیین‌کننده است: ظرفیت جدول‌ها، MACsec ، Fibre Channel ، تعداد آپلینک، ساعت دقیق و وضعیت پشتیبانی.
| نسل | مدل‌های اصلی | چه چیزی آورد | وضعیت امروز |
|---|---|---|---|
| EX | 93180YC-EX ، 93108TC-EX ، 93180LC-EX | اولین نسل Cloud Scale ؛ ۲۵ گیگ روی سرور و ۱۰۰ گیگ روی آپلینک | End-of-Sale ؛ بدون پچ امنیتی از اوت ۲۰۲۵ |
| FX | 93180YC-FX ، 93108TC-FX ، 9348GC-FXP | دو برابر ظرفیت جدول‌ها، MACsec ، Unified Ports برای FC | End-of-Sale از ژوئیه ۲۰۲۴ ؛ پشتیبانی تا ۲۰۲۹ |
| FX2 | 93240YC-FX2 ، 93360YC-FX2 ، 93216TC-FX2 ، 9336C-FX2 | آپلینک بیشتر و تراکم پورت بالاتر | برای leaf پرتراکم و spine کوچک |
| FX3 | 93180YC-FX3 ، 93108TC-FX3 ، 93108TC-FX3P ، 9348GC-FX3 | ECMP تا ۱۲۸ مسیر، PTP و SyncE ، PoE ، تمرکز بر AI/ML | نسل فعلی و جایگزین رسمی EX و FX |
نسل EX ؛ 93180YC-EX و هم‌خانواده
سری Nexus 9300-EX اولین نسل جدی Cloud Scale بود که مهاجرت شفاف از ۱۰ به ۲۵ گیگ روی سرور و از ۴۰ به ۱۰۰ گیگ روی تجمیع را ممکن کرد. مدل شاخصش N9K-C93180YC-EX هنوز در خیلی از دیتاسنترهای ایران کار می‌کند و در بازار دست‌دوم هم زیاد دیده می‌شود.
| مشخصه | 93180YC-EX | 93108TC-EX | 93180LC-EX |
|---|---|---|---|
| پورت‌ها | 48×1/10/25G + 6×40/100G | 48×100M/1/10GBASE-T + 6×40/100G | تا 32×40/50G یا 18×100G |
| پهنای باند / نرخ ارسال | 3.6 Tbps / 2.6 Bpps | 2.16 Tbps / 1.6 Bpps | 3.6 Tbps / 2.6 Bpps |
| CPU / حافظه / SSD | 4 هسته / 24GB / 64GB | 4 هسته / 24GB / 64GB | 4 هسته / 24GB / 64GB |
| بافر | 40MB | 40MB | 40MB |
| برق معمول / حداکثر | 210W / 470W | 290W / 499W | 220W / 500W |
| پاورها | 500W یا 650W AC ، 930W DC ، 1200W HVAC/HVDC | 500W یا 650W AC ، 930W DC ، 1200W HVAC/HVDC | 500W AC ، 930W DC ، 1200W HVAC/HVDC |
| MTBF | 390,330 ساعت | 366,130 ساعت | 323,440 ساعت |
| حداقل NX-OS / ACI | 7.0(3)I4(2) / 11.3 | 7.0(3)I4(3) / 12.0 | 7.0(3)I6(1) / 12.2(1n) |
نسل FX ؛ جایی که ۹۳۱۸۰ معروف شد
سری Nexus 9300-FX همان ظاهر و همان پهنای باند را حفظ کرد، اما زیر کاپوت چند تفاوت مهم داشت: ظرفیت جدول‌ها تقریباً دو برابر شد (۱.۷۹ میلیون مسیر IPv4 و ۵۱۲ هزار MAC)، MACsec با سرعت کامل روی همه پورت‌ها آمد، و دانلینک‌های 93180YC-FX توانستند Fibre Channel ۱۶ و ۳۲ گیگ هم باشند (Unified Ports).
| مشخصه | 93180YC-FX | 93108TC-FX | 9348GC-FXP |
|---|---|---|---|
| پورت‌ها | 48×1/10/25G (یا 16/32G FC) + 6×40/100G | 48×100M/1/10GBASE-T + 6×40/100G | 48×100M/1G + 4×1/10/25G + 2×40/100G |
| پهنای باند / نرخ ارسال | 3.6 Tbps / 1.2 Bpps | 2.16 Tbps / 1.25 Bpps | — |
| CPU / حافظه / SSD | 6 هسته / تا 32GB / 128GB | 4 هسته / 24GB / 128GB | 4 هسته / 24GB / 128GB |
| بافر | 40MB | 40MB | 40MB |
| برق معمول / حداکثر | 260W / 425W | 276W / 460W | 178W / 287W |
| پاورها | 500W AC ، 930W DC ، 1200W HVAC/HVDC | 500W AC ، 930W DC ، 1200W HVAC/HVDC | 350W AC ، 440W DC |
| فن | 4 × NXA-FAN-30CFM | 4 × NXA-FAN-30CFM | 3 |
| MTBF | 238,470 ساعت | 319,790 ساعت | 257,860 ساعت |
| حداقل NX-OS / ACI | 7.0(3)I7(1) / 12.2A | 7.0(3)I7(1) / 12.2A | 7.0(3)I7(1) / 13.0 |

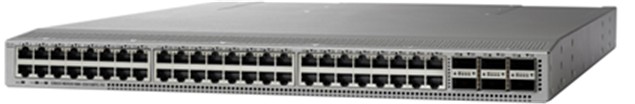

Cisco Nexus 93108TC-FX ؛ ۴۸ پورت 10GBASE-T و ۶ پورت 100G (تصویر دیتاشیت رسمی)

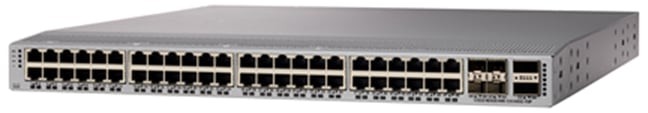

Cisco Nexus 9348GC-FXP ؛ ToR گیگابیتی با آپلینک 25G و 100G (تصویر دیتاشیت رسمی)
9348GC-FXP یک ToR گیگابیتی اقتصادی است؛ برای رک‌هایی که پورت مدیریتی سرورها (iLO ، iDRAC ، CIMC) یا تجهیزات قدیمی ۱ گیگ دارند، کنار leaf اصلی.
نسل FX2 ؛ آپلینک بیشتر و تراکم بالاتر
سری Nexus 9300-FX2 روی برچسبش «۹۳۱۸۰» ندارد، اما در طراحی فابریک همیشه کنار ۹۳۱۸۰ مقایسه می‌شود. مهم‌ترین مدلش 93240YC-FX2 است: همان ۴۸ پورت ۲۵ گیگ، اما با ۱۲ آپلینک ۱۰۰ گیگ به‌جای ۶ ؛ یعنی oversubscription نصف و امکان وصل شدن به spineهای بیشتر.
| مشخصه | 93240YC-FX2 | 93360YC-FX2 | 93216TC-FX2 | 9336C-FX2 |
|---|---|---|---|---|
| پورت‌ها | 48×1/10/25G + 12×40/100G | 96×1/10/25G + 12×40/100G | 96×100M/1/10GBASE-T + 12×40/100G | 36×40/100G |
| پهنای باند / نرخ ارسال | 4.8 Tbps / 2.5 Bpps | 7.2 Tbps / 2.4 Bpps | 4.32 Tbps / 2.5 Bpps | 7.2 Tbps / 2.4 Bpps |
| ارتفاع | حدود 1.2RU (5.3 سانتی‌متر) | 2RU | 2RU | 1RU |
| CPU / حافظه / SSD | 4 هسته / تا 24GB / 128GB | 4 هسته / تا 24GB / 128GB | 4 هسته / تا 24GB / 128GB | 4 هسته / 24GB / 128GB |
| برق معمول / حداکثر | 298W / 708W | 404W / 900W | 580W / 965W | 337W / 719W |
| Fibre Channel | ندارد | 16/32G | ندارد | ندارد (نسخه FX2-E دارد) |
| حداقل NX-OS | 7.0(3)I7(3) | 9.3(1) | 9.3(1) | 7.0(3)I7(3) |

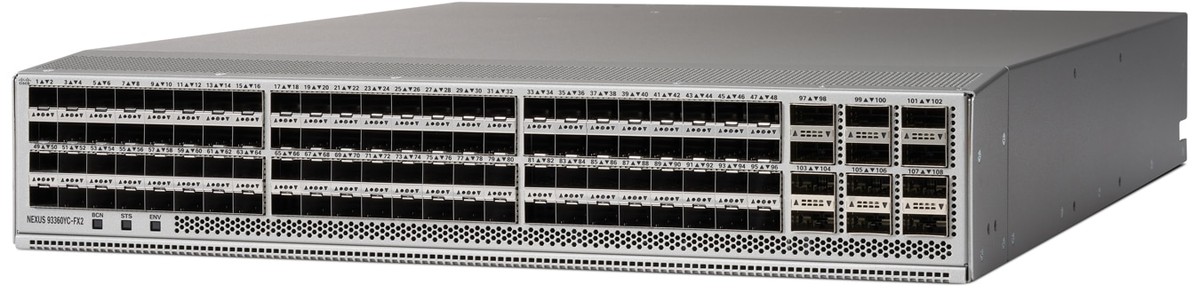

Cisco Nexus 93360YC-FX2 ؛ ۹۶ پورت 25G و ۱۲ پورت 100G در ۲RU (تصویر دیتاشیت رسمی)

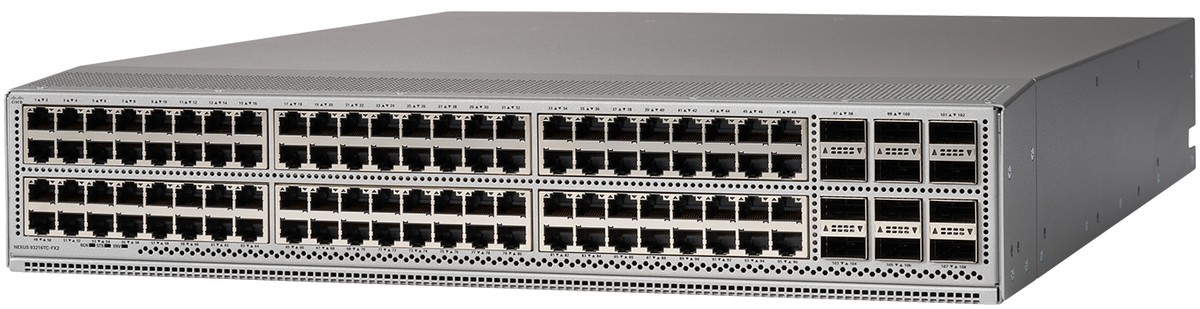

Cisco Nexus 93216TC-FX2 ؛ ۹۶ پورت 10GBASE-T و ۱۲ پورت 100G (تصویر دیتاشیت رسمی)

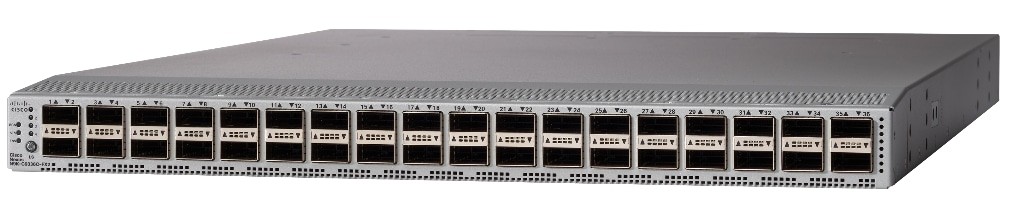

Cisco Nexus 9336C-FX2 ؛ ۳۶ پورت 40/100G ، spine رایج فابریک‌های کوچک (تصویر دیتاشیت رسمی)
9336C-FX2 با ۳۶ پورت ۱۰۰ گیگ معمولاً نقش spine را در فابریک‌های کوچک و متوسط بازی می‌کند و همه پورت‌هایش breakout به 4×10G یا 4×25G را پشتیبانی می‌کنند. 93360YC-FX2 و 93216TC-FX2 دو یونیتی هستند و برای رک‌هایی با تعداد سرور زیاد، دو leaf یک‌یونیتی را با یک دستگاه جایگزین می‌کنند.
نسل FX3 ؛ 93180YC-FX3 و مدل‌های جدید
سری Nexus 9300-FX3 نسل فعلی و جانشین رسمی EX و FX است. ظرفیت جدول‌ها در حد FX مانده (تا دو میلیون ورودی مشترک)، اما چند چیز مهم اضافه شده: ECMP تا ۱۲۸ مسیر ، ابزارهای مدیریت ازدحام برای فابریک‌های AI/ML و RoCE (PFC و ECN)، PTP و SyncE برای تلکام و رسانه، مدل‌های PoE ، و پشتیبانی Nexus Dashboard برای تلمتری جریان.
| مشخصه | 93180YC-FX3 | 93108TC-FX3 | 93108TC-FX3P | 9348GC-FX3 |
|---|---|---|---|---|
| پورت‌ها | 48×1/10/25G SFP28 + 6×40/100G | 48×100M/1/10GBASE-T + 6×40/100G | 48×100M/1/2.5/5/10GBASE-T + 6×40/100G | 48×10M/100M/1G + 4×10/25G + 2×40/100G |
| پهنای باند / نرخ ارسال | 3.6 Tbps / 1.2 Bpps | 2.16 Tbps / 1.2 Bpps | — | — |
| حافظه / SSD | 16GB / 128GB | 32GB / 128GB | 16GB / 128GB | 32GB / 128GB |
| برق معمول / حداکثر | 325W / 600W | 420W / 464W | 360W / 530W | 226W / 242W |
| پاورها | 650W AC ، 930W DC ، 1200W HVAC/HVDC | 500W AC ، 930W DC ، 1200W HVAC/HVDC | 1100W یا 1900W AC | 350W AC ، 440W DC ، 350W HVAC/HVDC |
| فن | 4 × NXA-FAN-35CFM | 4 × NXA-SFAN-35CFM | 4 × NXA-FAN-35CFM | 3 × NXA-SFAN-30CFM |
| عمق | 49.6 سانتی‌متر | 45.5 سانتی‌متر | 45.9 سانتی‌متر | 49.9 سانتی‌متر |
| وزن بدون پاور و فن | 9.52 کیلوگرم | 7.1 کیلوگرم | 7.25 کیلوگرم | 6.5 کیلوگرم |
| MTBF | 303,190 ساعت | 315,600 ساعت | 302,360 ساعت | 329,090 ساعت |
| ساعت دقیق | 1PPS ، 10MHz ، آنتن GNSS | — | — | — |
| PoE | — | — | PoE ، PoE+ ، UPoE (60W) | — (نسخه FX3PH دارد) |
| حداقل NX-OS / ACI | 9.3(7) / 15.1(3) | 10.4(2) / 16.0(5) | 9.3(5) / 15.1(3) | 10.4(1) / 16.0(5) |
پنل جلو و عقب 93180YC-FX3

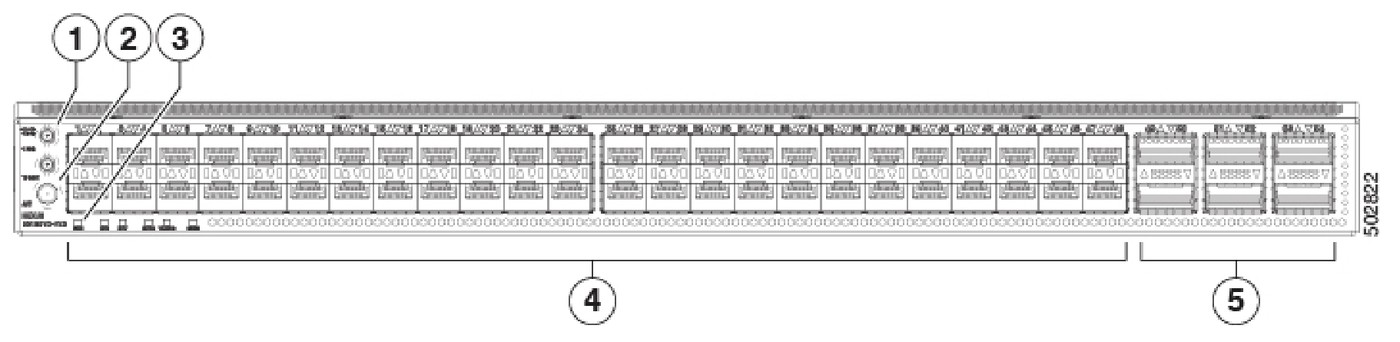

تصویر زیر از راهنمای نصب سخت‌افزار رسمی است. در سمت پورت: (۱) پورت‌های SMB برای 1PPS و 10MHz ، (۲) کانکتور آنتن GPS/GNSS ، (۳) LEDها، (۴) ۴۸ پورت SFP28 و (۵) ۶ پورت QSFP28. پورت کنسول RS-232 ، پورت مدیریت mgmt0 (RJ-45) و USB هم روی دستگاه هستند.
راهنمای نصب رسمی سیسکو: سمت پورت 93180YC-FX3 ؛ ۱) 1PPS و 10MHz ، ۲) آنتن GNSS ، ۳) LED ، ۴) ۴۸ پورت SFP28 ، ۵) ۶ پورت QSFP28

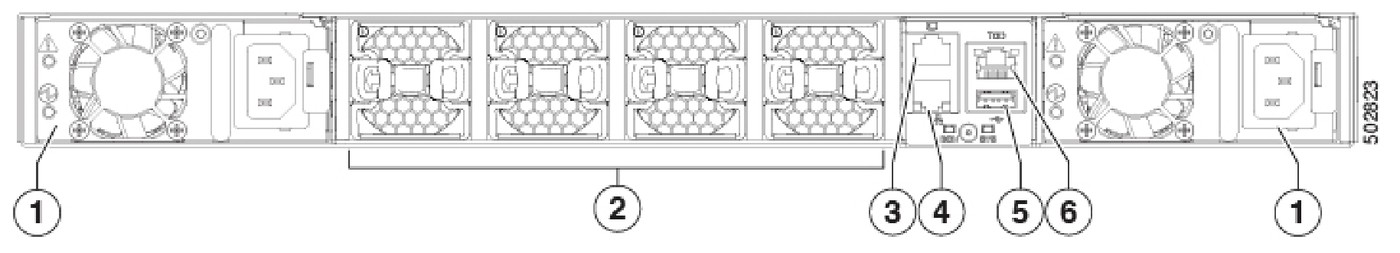

در سمت دیگر، چهار ماژول فن با افزونگی N+1 و دو پاور با افزونگی 1+1 نشسته‌اند. هر ماژول فن دو روتور دارد؛ اگر یک روتور از کار بیفتد سوئیچ عادی کار می‌کند، اما اگر یک ماژول کامل خارج شود و ماژول دوم هم از کار بیفتد، سوئیچ برای حفاظت از خودش خاموش می‌شود.
راهنمای نصب رسمی سیسکو: سمت پاور و فن 93180YC-FX3 با دو پاور و چهار ماژول فن

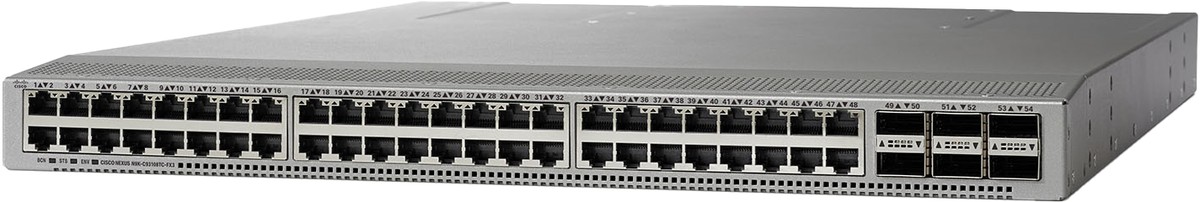

Cisco Nexus 93108TC-FX3 ؛ ۴۸ پورت 10GBASE-T و ۶ پورت 100G (تصویر دیتاشیت رسمی)

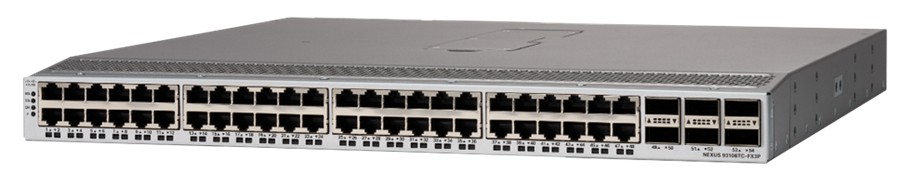

Cisco Nexus 93108TC-FX3P ؛ ۴۸ پورت Multigigabit با UPoE (تصویر دیتاشیت رسمی)

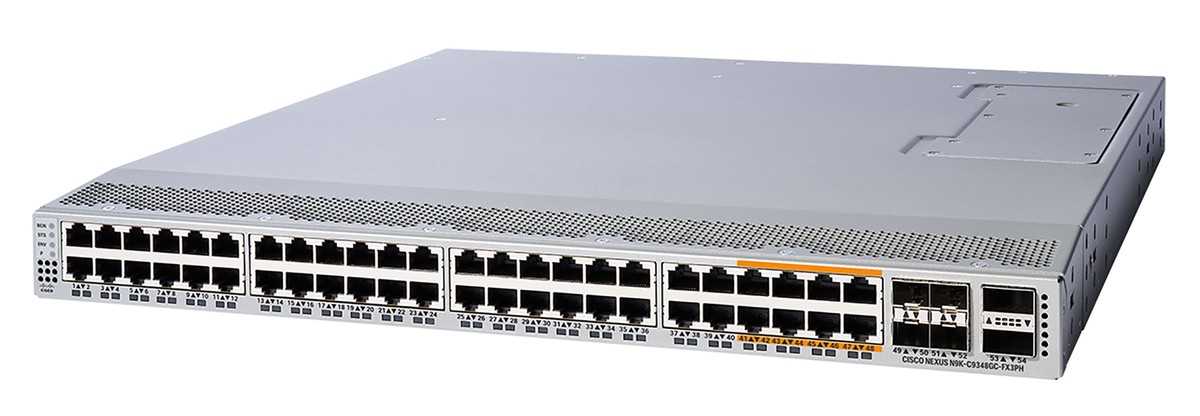

Cisco Nexus 9348GC-FX3 ؛ ۴۸ پورت 1G با آپلینک 25G و 100G (تصویر دیتاشیت رسمی)
جدول مقایسه کامل چهار مدل پرکاربرد
| ویژگی | 93180YC-EX | 93180YC-FX | 93240YC-FX2 | 93180YC-FX3 |
|---|---|---|---|---|
| دانلینک | 48×1/10/25G | 48×1/10/25G یا 16/32G FC | 48×1/10/25G | 48×1/10/25G |
| آپلینک | 6×40/100G | 6×40/100G | 12×40/100G | 6×40/100G |
| پهنای باند | 3.6 Tbps | 3.6 Tbps | 4.8 Tbps | 3.6 Tbps |
| نرخ ارسال | 2.6 Bpps | 1.2 Bpps | 2.5 Bpps | 1.2 Bpps |
| CPU | 4 هسته | 6 هسته | 4 هسته | 4 هسته |
| حافظه / SSD | 24GB / 64GB | تا 32GB / 128GB | تا 24GB / 128GB | 16GB / 128GB |
| بافر | 40MB | 40MB | 40MB | 40MB |
| مسیر IPv4 (LPM) | 896,000 | 1,792,000 | 896,000 | 1,792,000 |
| MAC | 256,000 | 512,000 | 256,000 | 512,000 |
| ECMP | 64 | 64 | 64 | 128 |
| MACsec | — | همه پورت‌ها | — | همه پورت‌ها |
| Native FC | ندارد (فقط FCoE) | دارد | ندارد | ندارد |
| PTP / SyncE | — | — | — | دارد (SyncE با add-on) |
| برق معمول / حداکثر | 210W / 470W | 260W / 425W | 298W / 708W | 325W / 600W |
| فن | 4×30CFM | 4×30CFM | 5×35CFM | 4×35CFM |
| عمق | 57.1 سانتی‌متر | 57.1 سانتی‌متر | 59.1 سانتی‌متر | 49.6 سانتی‌متر |
| حداقل NX-OS | 7.0(3)I4(2) | 7.0(3)I7(1) | 7.0(3)I7(3) | 9.3(7) |
| وضعیت فروش | End-of-Sale (2022) | End-of-Sale (2024) | در فروش | در فروش |
یک نکته که همیشه سؤال می‌شود: چرا نرخ ارسال EX (۲.۶ میلیارد بسته در ثانیه) از FX و FX3 (۱.۲) بیشتر نوشته شده؟ این اعداد را سیسکو در دیتاشیت هر نسل همین‌طور اعلام کرده است. هر سه مدل با ۳.۶ ترابیت در اندازه بسته‌های معمول دیتاسنتر line-rate هستند و در عمل گلوگاه شما نرخ بسته نخواهد بود؛ برای انتخاب، ظرفیت جدول‌ها، MACsec و پشتیبانی نرم‌افزار مهم‌تر است.
ظرفیت جدول‌ها و مقیاس
اعداد زیر حداکثرهای دیتاشیت هستند. بسیاری از آن‌ها بین جدول‌ها مشترک‌اند و به template سخت‌افزاری (routing mode) بستگی دارند؛ همه با هم هم‌زمان در دسترس نیستند.
| مشخصه | EX | FX | FX2 | FX3 |
|---|---|---|---|---|
| مسیر IPv4 (LPM) | 896,000 | 1,792,000 | 896,000 | 1,792,000 |
| مسیر IPv6 (LPM) | — | 896,000 | 498,000 | 896,000 |
| host IPv4 | 896,000 | 1,792,000 | 896,000 | 1,792,000 |
| MAC | 256,000 | 512,000 | 256,000 | 512,000 |
| مسیر multicast | 32,000 | 128,000 | 128,000 | 128,000 |
| VRF (پیش‌فرض / حداکثر) | 1,000 / 16,000 | 1,000 / 16,000 | 1,000 / 16,000 | 16,000 |
| ECMP | 64 | 64 | 64 | 128 |
| ACL (ingress / egress) | 4,000 / 2,000 در هر slice | 5,000 / 2,000 | 5,000 / 2,000 | 5,000 / 2,000 |
| Port-Channel / لینک در هر Port-Channel | 512 / 32 | 512 / 32 | 512 / 32 | 512 / 32 |
| FEX در هر سوئیچ | 16 | 16 | 16 | 16 (فقط 93180YC-FX3 و 93108TC-FX3P) |
| SPAN فعال | 4 | 4 | 4 | 4 |
| گروه HSRP | 490 | 490 | 490 | 490 |
| صف (Queue) | 8 | 8 | 8 | 8 |
پورت‌ها، سرعت‌ها و Breakout
| پورت | سرعت‌ها | نکته |
|---|---|---|
| 1 تا 48 (SFP28) | 1 ، 10 و 25 گیگ؛ روی FX3 از 100M هم | روی 93180YC-FX و 93360YC-FX2 می‌توانند FC 16/32G باشند |
| 49 تا 54 (QSFP28) | 40 و 100 گیگ | breakout به 4×10G یا 4×25G ؛ با آداپتور QSA پورت 10G |
| mgmt0 | RJ-45 ؛ روی بعضی مدل‌ها SFP هم | همیشه در VRF management |
| Console | RS-232 (RJ-45) | 9600 baud |
| USB | یک پورت | کپی ایمیج و کانفیگ |
یک نکته طراحی: روی سرورهایی که هنوز ۱ گیگ هستند، ترنسیور 1G در پورت SFP28 کار می‌کند؛ اما اگر بیشتر سرورها ۱ گیگ مسی‌اند، 9348GC-FX3 یا 93108TC-FX3 انتخاب ارزان‌تر و ساده‌تری از پر کردن 93180YC با GLC-TE است.
Fibre Channel و FCoE ؛ همگرایی LAN و SAN
یکی از مهم‌ترین تفاوت‌های نسل‌ها همین‌جاست و در خیلی از معرفی‌ها جا می‌افتد:
- FCoE (Fibre Channel over Ethernet): ترافیک FC روی اترنت بدون افت (PFC و DCB) حمل می‌شود. روی Nexus 9000 معمولاً در حالت NPV است؛ یعنی سوئیچ مثل یک پراکسی به FCF یا MDS بالادستی وصل می‌شود و خودش فابریک کامل SAN نمی‌سازد.
- Native FC: پورت فیزیکی واقعاً به حالت ۱۶ یا ۳۲ گیگ Fibre Channel می‌رود (Unified Port) و مستقیم به storage یا سوئیچ MDS وصل می‌شود.
| مدل | FC NP | FCoE NP | FC Edge | FCoE Edge |
|---|---|---|---|---|
| N9K-C93180YC-EX | خیر | بله | خیر | بله |
| N9K-C93180YC-FX | بله | بله | بله | بله |
| N9K-C93360YC-FX2 | بله | بله | بله | بله |
منبع: Cisco Nexus 9000 FC-NPV and FCoE-NPV Configuration Guide. برای فعال‌سازی به feature-set fcoe-npv و لایسنس add-on Storage نیاز دارید. ترنسیورهای FC رایج: DS-SFP-FC16G-SW و DS-SFP-FC32G-SW.
فن، پاور و جهت جریان هوا
سیسکو جهت جریان هوا را نسبت به سمت پورت‌ها تعریف می‌کند، نه «جلو و عقب رک»، و آن را با رنگ فن و پاور مشخص می‌کند. طبق راهنمای نصب:
| رنگ | نام سیسکو | یعنی | کجا بنشیند |
|---|---|---|---|
| زرشکی (Burgundy) | Port-side Intake (PI) | هوای خنک از سمت پورت‌ها وارد و از سمت فن خارج می‌شود | سمت پورت‌ها در راهروی سرد |
| آبی (Blue) | Port-side Exhaust (PE) | هوای خنک از سمت فن و پاور وارد و از سمت پورت‌ها خارج می‌شود | سمت فن و پاور در راهروی سرد |
| سفید | Dual-direction | پاورهای دوجهته مثل N9K-PUV-1200W | با هر دو جهت فن کار می‌کند |
در ToR معمولاً پورت‌های سوئیچ به سمت پشت سرورها (راهروی گرم) است، چون کابل‌های سرور آنجاست. در این حالت فن و پاور آبی (PE) درست است. اگر سوئیچ را برعکس نصب می‌کنید و پورت‌ها رو به راهروی سرد هستند، زرشکی (PI) بگیرید.
| مدل | فن (PI / PE) | پاورهای پشتیبانی‌شده |
|---|---|---|
| 93180YC-EX / 93108TC-EX | NXA-FAN-30CFM-B / -F | NXA-PAC-500W ، NXA-PDC-930W ، N9K-PUV-1200W |
| 93180YC-FX / 93108TC-FX | NXA-FAN-30CFM-B / -F | NXA-PAC-500W ، NXA-PDC-930W ، N9K-PUV-1200W |
| 93240YC-FX2 | NXA-FAN-35CFM-PI / -PE | NXA-PAC-750W ، NXA-PAC-1100W ، NXA-PDC-1100W ، NXA-PHV-1100W |
| 93180YC-FX3 | NXA-FAN-35CFM-PI / -PE | NXA-PAC-650W ، NXA-PDC-930W ، N9K-PUV-1200W |
| 93108TC-FX3 | NXA-SFAN-35CFM-PI / -PE | NXA-PAC-500W ، NXA-PDC-930W ، N9K-PUV-1200W |
| 93108TC-FX3P | NXA-FAN-35CFM-PI / -PE | NXA-PAC-1100W ، NXA-PAC-1900W |
توجه کنید که روی EX و FX ، فن -F یعنی exhaust و -B یعنی intake است؛ از FX2 به بعد نام‌ها صریح -PE و -PI شده‌اند. در بازار دست‌دوم این دو را زیاد با هم اشتباه می‌گیرند.
PoE روی 93108TC-FX3P
93108TC-FX3P تنها Nexus این خانواده با PoE روی هر ۴۸ پورت است (PoE تا 15W ، PoE+ تا 30W و UPoE تا 60W) و پورت‌هایش Multigigabit (۲.۵ و ۵ گیگ) هم هستند؛ مناسب اتاق‌های سرور ترکیبی که دوربین، اکسس‌پوینت یا سنسور هم دارند. بودجه PoE به پاور بستگی دارد:
| پاور و حالت | بودجه PoE | پورت PoE+ (30W) | پورت UPoE (60W) |
|---|---|---|---|
| دو پاور 1900W ، غیر افزونه | 1920W | 48 | 32 |
| دو پاور 1900W ، افزونه | 1300W | 43 | 21 |
| دو پاور 1100W ، غیر افزونه | 1600W | 48 | 26 |
| دو پاور 1100W ، افزونه | 500W | 16 | 8 |
لایسنس
سوئیچینگ لایه ۲ ، SVI ، مسیر استاتیک و HSRP بدون لایسنس کار می‌کنند. برای مسیریابی داینامیک و VXLAN EVPN لایسنس لازم است. طبق دیتاشیت‌ها، مدل‌های ۱۰/۲۵/۴۰ گیگ و بالاتر (همه ۹۳۱۸۰ها) در رده XF و مدل‌های ۱ گیگ (9348GC) در رده GF لایسنس می‌گیرند.
| سطح | PID نمونه (رده XF) | پوشش |
|---|---|---|
| Essentials | C1E1TN9300XF-3Y / -5Y ، NX-OS-ES-XF ، ACI-ES-XF | BGP ، OSPF ، IS-IS ، PIM ، VXLAN EVPN ، تلمتری ؛ و NDFC |
| Advantage | C1A1TN9300XF-3Y / -5Y ، NX-OS-AD-XF ، ACI-AD-XF | همه Essentials + Multi-Site ، TRM ، SR-MPLS ؛ و Nexus Dashboard Orchestrator |
| Premier | — | همه موارد + Nexus Dashboard Insights |
| Add-on امنیتی | — | MACsec و CloudSec |
| Add-on Storage | — | FC و FCoE-NPV |
| Add-on SyncE | — | Synchronous Ethernet روی FX3 |
جزئیات مدل لایسنس و Smart Licensing Using Policy را در مطلب آشنایی با سیسکو NX-OS توضیح داده‌ایم.
NX-OS ، ACI و نسخه پیشنهادی
همه مدل‌ها در دو حالت کار می‌کنند: NX-OS mode (مستقل، با CLI کلاسیک، vPC و VXLAN EVPN) و ACI mode (leaf در فابریک تحت APIC). انتخاب مود یعنی انتخاب ایمیج؛ تبدیل بین دو مود کانفیگ را پاک می‌کند.
طبق سند Recommended Releases (ژوئن ۲۰۲۶)، برای سخت‌افزارهایی که 10.5 را پشتیبانی می‌کنند نسخه 10.5(5)M پیشنهاد می‌شود؛ برای مدل‌های EX که از 10.4 به بعد پشتیبانی نمی‌شوند 10.3(8)M. قبل از آپگرید Release Notes همان PID را چک کنید.
boot mode lxc ممکن است و قطعی control plane را به کمتر از ۶ ثانیه می‌رساند؛ حداقل ۱۶ گیگ حافظه لازم است که 93180YC-FX3 دقیقاً همان را دارد.وضعیت End-of-Life
| رویداد | 93180YC-EX / 93108TC-EX | 93180YC-FX / 93108TC-FX |
|---|---|---|
| آخرین روز سفارش (End-of-Sale) | ۹ اوت ۲۰۲۲ | ۳۱ ژوئیه ۲۰۲۴ |
| آخرین ارسال | ۸ نوامبر ۲۰۲۲ | ۳۰ اکتبر ۲۰۲۴ |
| پایان نگهداری نرم‌افزار | ۹ اوت ۲۰۲۳ | ۳۱ ژوئیه ۲۰۲۷ |
| پایان پشتیبانی امنیتی | ۸ اوت ۲۰۲۵ | ۳۱ ژوئیه ۲۰۲۹ |
| آخرین روز پشتیبانی (LDoS) | ۳۱ اوت ۲۰۲۷ | ۳۱ ژوئیه ۲۰۲۹ |
| جایگزین رسمی | 93180YC-FX3 / 93108TC-FX3P | 93180YC-FX3 / 93108TC-FX3P |
اپتیک و کابل
سری ۹۳۱۸۰ ثابت است و لاین‌کارت ندارد؛ آنچه عوض می‌کنید ترنسیور، کابل DAC یا AOC ، فن و پاور است. راهنمای کامل ماژول‌ها را در مطلب ماژول‌های فیبر نوری سیسکو ببینید.
| سرعت | نمونه PID سیسکو | کاربرد |
|---|---|---|
| 1G | GLC-SX-MMD ، GLC-LH-SMD ، GLC-TE | دانلینک ۱ گیگ |
| 10G | SFP-10G-SR-S ، SFP-10G-LR-S ، SFP-H10GB-CU | سرور و لینک کوتاه |
| 25G | SFP-25G-SR-S ، SFP-10/25G-LR-S ، SFP-H25G-CU | دانلینک اصلی سرورها |
| 40G | QSFP-40G-SR4 ، QSFP-40G-SR-BD | آپلینک به تجهیزات قدیمی‌تر |
| 100G | QSFP-100G-SR4-S ، QSFP-100G-CWDM4-S ، QSFP-100G-LR4-S | leaf به spine |
| Breakout | QSFP-4SFP25G-CU ، QSFP-4X10G-AOC | یک پورت 100G به چهار سرور 25G |
| FC | DS-SFP-FC16G-SW ، DS-SFP-FC32G-SW | فقط مدل‌های Unified Port |
سازگاری دقیق را همیشه در Cisco Transceiver Compatibility Matrix چک کنید.
کانفیگ نمونه Leaf
یک جفت 93180YC-FX3 به‌عنوان leaf با vPC به سرورها و آپلینک لایه ۳ به دو spine. این فقط اسکلت است؛ جزئیات vPC را در مطلب NX-OS و فابریک کامل را در مطلب VXLAN آورده‌ایم.
hostname LEAF-1 feature lacp feature vpc feature interface-vlan feature ospf interface mgmt0 vrf member management ip address 192.168.100.11/24 vpc domain 10 peer-keepalive destination 192.168.100.12 source 192.168.100.11 vrf management peer-switch peer-gateway auto-recovery interface port-channel1 switchport mode trunk vpc peer-link interface Ethernet1/53-54 description vPC peer-link (100G) switchport mode trunk channel-group 1 mode active ! 25G server in vPC interface port-channel11 switchport mode trunk switchport trunk allowed vlan 10,20 spanning-tree port type edge trunk vpc 11 interface Ethernet1/1 switchport mode trunk switchport trunk allowed vlan 10,20 channel-group 11 mode active ! 100G routed uplinks to spines interface Ethernet1/49 description to SPINE-1 no switchport mtu 9216 ip address 10.0.1.1/31 ip router ospf UNDERLAY area 0.0.0.0 no shutdown ! Breakout an uplink to 4x25G (optional) interface breakout module 1 port 50 map 25g-4x
کدام را بخریم؟
| نیاز | انتخاب پیشنهادی | چرا |
|---|---|---|
| leaf استاندارد ۲۵ گیگ برای پروژه جدید | 93180YC-FX3 | نسل فعلی، پشتیبانی بلندمدت، MACsec ، ECMP تا ۱۲۸ |
| آپلینک بیشتر به spine | 93240YC-FX2 | ۱۲ آپلینک ۱۰۰ گیگ |
| تعداد سرور زیاد در یک رک | 93360YC-FX2 | ۹۶ پورت ۲۵ گیگ در ۲RU |
| سرورهای مسی ۱۰ گیگ | 93108TC-FX3 | بدون دردسر SFP-10G-T |
| PoE و Multigig در اتاق سرور | 93108TC-FX3P | UPoE تا ۶۰ وات |
| Native FC به storage موجود | 93180YC-FX (موجودی) یا 93360YC-FX2 | Unified Ports 16/32G |
| تلکام، رسانه و PTP | 93180YC-FX3 | 1PPS ، 10MHz ، GNSS و SyncE |
| spine فابریک کوچک و متوسط | 9336C-FX2 | ۳۶ پورت ۱۰۰ گیگ در ۱RU |
| پورت مدیریتی سرورها | 9348GC-FX3 | ۴۸ پورت ۱ گیگ ارزان کنار leaf اصلی |
نکته‌های بازار ایران
- EX دست‌دوم ارزان است، اما پچ امنیتی ندارد. برای محیط آزمایشی یا شبکه ایزوله قابل‌قبول است؛ برای دیتاسنتر عملیاتی نه.
- فن و پاور را با سوئیچ یک‌جا بخرید و رنگ همه را قبل از نصب چک کنید؛ یک پاور آبی کنار سه فن زرشکی کافی است تا سوئیچ در تابستان خاموش شود.
- vPC peerها را هم‌مدل و هم‌نسخه بگیرید. سیسکو vPC را برای جفت سوئیچ‌های یکسان طراحی کرده؛ ترکیب نسل‌های مختلف یا پشتیبانی نمی‌شود یا محدودیت دارد و پیش از خرید باید در راهنمای vPC همان نسخه چک شود.
- لایسنس را از روز اول در بودجه ببینید. بدون Essentials ، OSPF و BGP و VXLAN در اختیار ندارید.
- عمق رک: EX و FX با ۵۷ سانتی‌متر عمیق‌تر از FX3 (حدود ۵۰ سانتی‌متر) هستند؛ در رک‌های کم‌عمق این را بسنجید.
پرسش‌های متداول
فرق فن آبی و زرشکی در نکسوس چیست؟
آبی یعنی Port-side Exhaust (هوا از سمت پورت‌ها خارج می‌شود) و زرشکی یعنی Port-side Intake (هوا از سمت پورت‌ها وارد می‌شود). همه فن‌ها و پاورها باید هم‌جهت باشند.
آیا 93180YC-EX از Native FC پشتیبانی می‌کند؟
نه؛ فقط FCoE NPV. برای FC واقعی 93180YC-FX یا 93360YC-FX2 لازم است.
جایگزین رسمی 93180YC-EX و 93180YC-FX چیست؟
طبق اطلاعیه‌های EoL سیسکو، N9K-C93180YC-FX3.
آیا 93180YC-FX3 را می‌شود در ACI استفاده کرد؟
بله؛ حداقل نسخه ACI برای آن 15.1(3) است.
نکسوس همان کاتالیست است؟
نه. کاتالیست با IOS XE برای پردیس است و نکسوس با NX-OS برای دیتاسنتر. برای Access پردیس سوئیچ سیسکو سری ۹۲۰۰ و برای هسته پردیس سوئیچ سیسکو سری ۹۶۰۰ را ببینید.
منابع رسمی
- Cisco Nexus 9300-EX Series Switches Data Sheet
- Cisco Nexus 9300-FX Series Switches Data Sheet
- Cisco Nexus 9300-FX2 Series Switches Data Sheet
- Cisco Nexus 9300-FX3 Series Switches Data Sheet
- Cisco Nexus 93180YC-FX3 NX-OS Mode Hardware Installation Guide
- EoS/EoL Announcement: N9K-C93180YC-EX and N9K-C93108TC-EX
- EoS/EoL Announcement: Nexus C93180YC-FX and C93108TC-FX
- Recommended Cisco NX-OS Releases for Nexus 9000
- Cisco NX-OS Licensing Options Guide
مشاوره، خرید و راه‌اندازی با AKA NET
برای انتخاب بین EX ، FX ، FX2 و FX3 ، تأمین فن و پاور هم‌جهت با رک شما، لایسنس، اپتیک و راه‌اندازی vPC و VXLAN EVPN با آکانت (AKA NET) تماس بگیرید. انتخاب درست Nexus فقط شاسی نیست؛ فن، پاور، لایسنس، نسخه نرم‌افزار و وضعیت پشتیبانی هم‌اندازه خود دستگاه مهم‌اند.
تلفن: 09121308444 | ایمیل: aka@aka.ir | aka.ir
