کابل DAC و MPO سیسکو

روی پیش‌فاکتور معمولاً سه اسم قاطی می‌شود: DAC، AOC، و MPO. هر سه «کابل آماده»اند، ولی یکی مسی ضخیم است که ماژول سر خودش است، یکی فیبر نازک است که باز هم ماژول سر خودش است و فیبرش جدا نمی‌شود، و سومی فقط فیبر است و دو سرش کانکتور چندتار است؛ ماژول را باید جدا بخرید. اگر این سه را یکی حساب کنید، یا پورت بالا نمی‌آید، یا کمد از کابل مسی خفه می‌شود، یا ترانک ساختمان را با یک کابل پنج‌متری که فردا کوتاه است سیم‌کشی کرده‌اید.

MTP اسم دیگری برای یک کانکتور غریبه نیست. MTP علامت تجاری US Conec برای یک پیاده‌سازی دقیق‌تر از همان MPO است (Multi-fiber Push-On). دیتاشیت‌های سیسکو اغلب می‌نویسند MPO/MTP. کابلی که فروشنده «MTP» صدا می‌زند، اگر قطبیت و جنسیت و تعداد تارش درست باشد، در ماژول MPO سیسکو می‌نشیند. برعکسش هم همین است. چیزی که نمی‌نشیند، کابل LC است داخل ماژول SR4، یا کابل MPO است داخل ماژول BiDi که کانکتورش LC است.

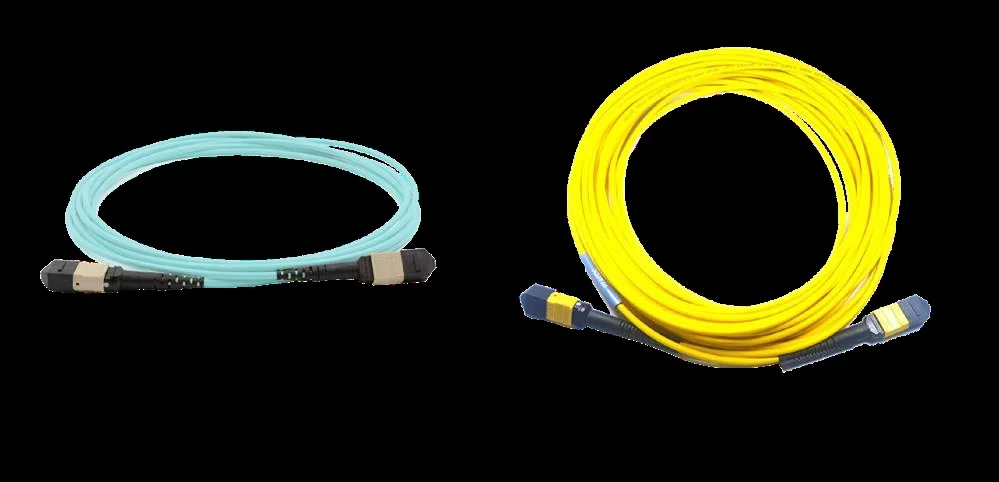

شکل رسمی دیتاشیت کابل سیسکو: سمت چپ ترانک مالتی‌مد OM4 با ژاکت آبی‌سبز و دو سر MPO، سمت راست ترانک سینگل‌مد با ژاکت زرد. رنگ ژاکت را خود سیسکو در جدول کابل بریک‌اوت این‌طور بسته: زرد برای سینگل‌مد G.652 و G.657، نارنجی برای OM1 و OM2، و آبی‌سبز (aqua) برای OM3 و OM4. در ساختمان‌های قدیمی ایران هنوز OM1 نارنجی ۶۲٫۵ میکرون داخل سینی است. ماژول 40G SR4 روی OM2 فقط ۳۰ متر می‌رود و روی OM1 اصلاً در جدول فاصله‌اش نیست. «کابل فیبر داریم» کافی نیست.

اول فاصله و عمر لینک را بگویید، بعد اسم کابل را

داخل یک رک، یا بین دو رک چسبیده، ارزان‌ترین لینک پایدار معمولاً DAC پسیو است. بین رک‌ها تا حدود سی متر، اگر نمی‌خواهید ترانسیور جدا و پچ‌کورد جدا انبار کنید، AOC نازک‌تر است و خم شدنش به کمد فشار نمی‌آورد. از رک تا اتاق دیگر، یا هر مسیری که سال بعد ممکن است جابه‌جا شود، ترانک MPO یا LC داخل سینی است و ماژول سر پورت می‌ماند. کابل یک‌تکه را برای مسیری نخرید که فردا باید از وسطش پچ‌پنل رد شود. DAC و AOC وسط راه قطع نمی‌شوند و کانکتور اضافه هم قبول نمی‌کنند.

یک جمله از وایت‌پیپر خود سیسکو درباره بریک‌اوت، تکلیف را روشن می‌کند: پچ‌کورد فیبر و کارتریج برای ماژول قابل‌جداشدن است. اگر QSFP-4X10G-AOCxM یا QSFP-4SFP25G-CUxM دارید، انشعاب داخل خود کابل ساخته شده و سرها مستقیم داخل پورت QSFP و SFP می‌روند. برای این‌ها یک کابل بریک‌اوت MPO به LC جدا نخرید. آن کابل مال دو تا ترانسیور نوری است، نه مال DAC.

DAC؛ مسی دوقلو با ماژول سر کابل

DAC مخفف Direct Attach Copper است. در کاتالوگ سیسکو بیشتر جاها Twinax یا 10GBASE-CU و 25GBASE-CR و 40GBASE-CR4 و 100GBASE-CR4 نوشته شده. چند زوج مسی شیلدشده است، طولش ثابت است، و دو سرش همان شکلی است که داخل قفس SFP یا QSFP می‌رود. EEPROM سر کابل به سویچ می‌گوید این چه قطعه‌ای است. اگر کد نشده باشد یا برای شاسی دیگری کد شده باشد، پورت down می‌ماند یا لاگ unsupported می‌دهد. در بازار ایران کابل «سازگار» زیاد است. قبل از خرید کارتن، یک عدد را روی همان مدل سویچ و همان IOS بالا بیاورید. دستوری که ترانسیور ناشناس را چشم‌پوشی می‌کند لینک را از نظر سیسکو پشتیبانی‌شده نمی‌کند.

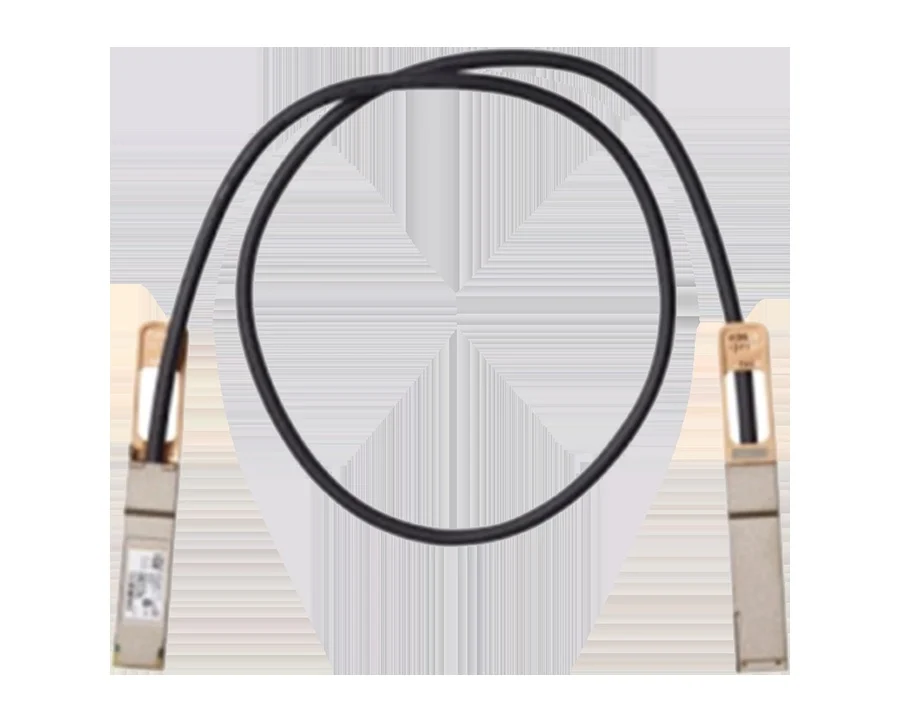

این QSFP-100G-CU است، از دیتاشیت ماژول‌های 100G. پسیو است، یعنی تقویت‌کننده سر راه ندارد و برق اصلی‌اش را برای سیگنالینگ خیلی کم می‌کشد، ولی کابلش کلفت است. طول‌های پسیو این خانواده ۱، ۱٫۵، ۲، ۲٫۵، ۳ و ۵ متر است. در جدول قطر و شعاع خمش، کابل یک تا سه متر قطر ۷ و شعاع خمش ۵۰ دارد و کابل پنج متر قطر ۹ و شعاع خمش ۷۰. واحد را خود جدول ننوشته؛ چند خط پایین‌تر ابعاد ماژول QSFP را به میلی‌متر داده (۱۳٫۵ در ۱۸٫۴ در ۷۲٫۴) و یک شعاع خمش دیگر را 25.4mm نوشته. این اعداد کابل را در همان مقیاس بخوانید. AOC همان جدول قطر ۳٫۵ و شعاع خمش ۳۰ دارد. یعنی DAC پنج‌متری تقریباً سه برابر کلفت‌تر از AOC است و نباید دور انگشت حلقه شود.

روی سویچ سیسکو سری ۹۴۰۰ جریان هوا پهلو به پهلو است. یک دسته DAC صد گیگ جلوی فن، همان کاری را با کمد می‌کند که چسباندن شاسی به دیوار می‌کند. اگر پورت‌های یک لاین‌کارت 100G را با DAC پنج‌متری پر می‌کنید، مسیر کابل را از بغل هوا جدا کنید، نه اینکه همه را گره بزنید و هول دهید پشت پورت.

خانواده	پسیو	اکتیو مسی	AOC
10G SFP+	SFP-H10GB-CU از ۱ تا ۵ متر	SFP-H10GB-ACU در ۷ و ۱۰ متر	SFP-10G-AOC از ۱ تا ۱۰ متر
25G SFP28	SFP-H25G-CU از ۱ تا ۵ متر	در این دیتاشیت نیست	SFP-25G-AOC از ۱ تا ۱۰ متر
40G QSFP	QSFP-H40G-CU از ۰٫۵ تا ۵ متر	QSFP-H40G-ACU در ۷ و ۱۰ متر	QSFP-H40G-AOC از ۱ تا ۳۰ متر
100G QSFP28	QSFP-100G-CU از ۱ تا ۵ متر	در جدول همین دیتاشیت نیست	QSFP-100G-AOC از ۱ تا ۳۰ متر
400G QSFP-DD	QDD-400-CU از ۰٫۵ تا ۳ متر	در جدول پورتفوی نیست	QDD-400-AOC از ۱ تا ۳۰ متر

طول‌ها را از دیتاشیت همان خانواده برداشتم، نه از یک قاعده کلی. 10G پسیو در ۱، ۱٫۵، ۲، ۲٫۵، ۳، ۴ و ۵ متر است. کابل‌های تا سه متر با سیم 30AWG نازک‌ترند. چهار و پنج متر 24AWG یا 26AWGاند و دسته‌شان سفت‌تر است. اکتیو هفت‌متری 30AWG است و ده‌متری 28AWG. یعنی «اکتیو» همیشه کلفت‌تر نیست. اکتیو یعنی داخل سر کابل تراشه هست که افت مسی را جبران کند تا طول ۷ و ۱۰ متر ممکن شود. مصرف اکتیو 40G در جدول، ۱٫۵ وات در هر سر است. AOC بیست‌وپنج گیگ ۱ وات است. DAC پسیو 400G در جدول توان، ۱٫۵ وات در هر سر است و AOC چهارصد گیگ ۱۲ وات در هر سر. این ۱۲ وات را موقع پر کردن یک سویچ 400G با کابل نوری آماده جدی بگیرید. گرمایش کمد فقط مال PoE نیست.

روی 25G طول کابل نوع FEC را عوض می‌کند

دیتاشیت SFP28، به‌روزرسانی ۱۶ سپتامبر ۲۰۲۶، این را صریح نوشته. کابل‌های ۱، ۱٫۵ و ۲ متر FEC نمی‌خواهند. کابل‌های ۲٫۵ و ۳ متر روی پورت میزبان BASE-R FEC می‌خواهند که به آن FC-FEC هم می‌گویند. کابل‌های ۴ و ۵ متر RS-FEC می‌خواهند. AOC بیست‌وپنج گیگ یکی از این دو FEC را لازم دارد. اگر سرور FEC را خاموش کرده و شما کابل پنج‌متری پسیو کشیده‌اید، لینک یا بالا نمی‌آید یا با خطا بالا می‌آید و تقصیر را می‌اندازید گردن سویچ. برای فاصله کوتاه داخل رک، یک یا دو متر بخرید و درگیر FEC نشوید. ماژول نوری SFP-25G-SR-S جدا از این داستان است: روی OM3 تا ۷۰ متر و روی OM4 تا ۱۰۰ متر، و RS-FEC می‌خواهد. کانکتورش LC است، نه DAC.

AOC؛ همان شکل DAC، با فیبر به‌جای مس

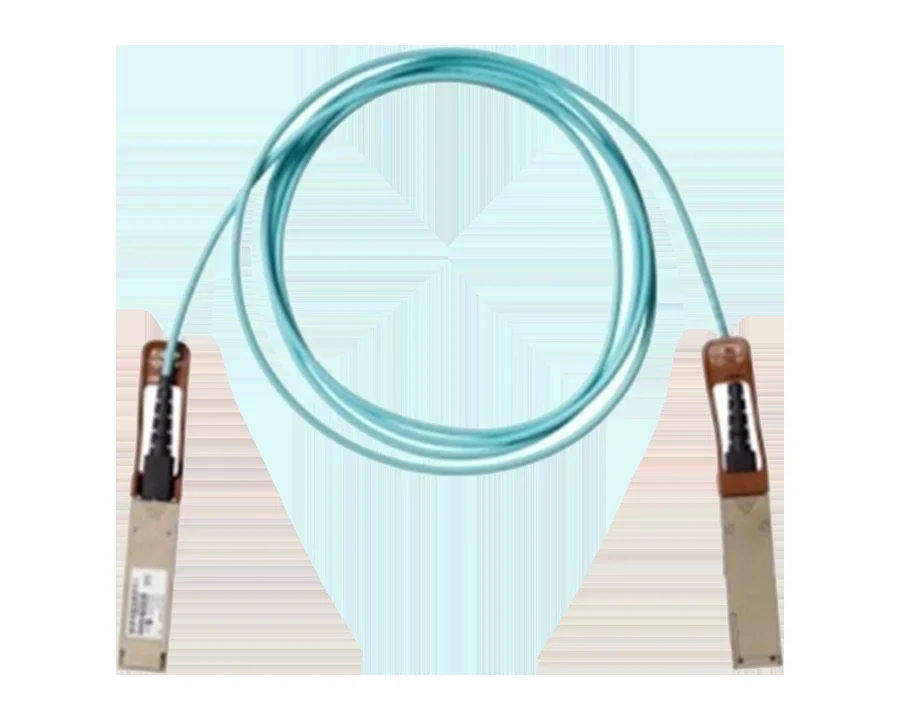

QSFP-100G-AOC در طول‌های ۱، ۲، ۳، ۵، ۷، ۱۰، ۱۵، ۲۰، ۲۵ و ۳۰ متر فروخته می‌شود. سیسکو می‌گوید از مس نازک‌تر و سبک‌تر است، کابل‌کشی را راحت‌تر می‌کند، جریان هوای رک را کمتر می‌بندد، و EMI مسی را ندارد. این‌ها شعار نیست. در رکی که پهلوی هر پورت 100G یک DAC پنج‌متری حلقه شده، تعویض همان لینک‌های بالای سه متر با AOC معمولاً هم دما را پایین می‌آورد هم دست تکنسین را باز می‌کند.

محدودیت AOC همان چیزی است که مردم فراموش می‌کنند: فیبرش قابل تعویض نیست. اگر یک سر سوخت، کل کابل عوض می‌شود. اگر مسیر از پچ‌پنل رد می‌شود، AOC وسیله آن مسیر نیست. اگر فردا سرعت پورت از 100G به 400G رفت، این کابل به درد پورت جدید نمی‌خورد، در حالی که ترانک OM4 داخل سینی شاید با ماژول دیگر هنوز کار کند. AOC برای لینک تمام‌شده و کوتاه تا متوسط است، نه برای زیرساخت ساختمان.

بریک‌اوت؛ یک پورت بالا، چهار پورت پایین

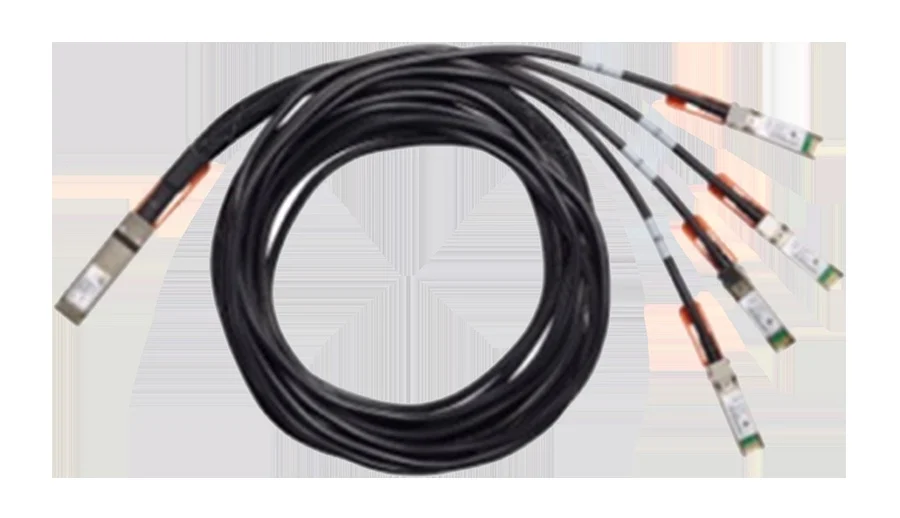

شکل، کابل مسی QSFP به چهار SFP است. در 40G اسمش QSFP-4SFP10G-CU است: پسیو از ۰٫۵ تا ۵ متر، اکتیو ۷ و ۱۰ متر، و یک سر داخل پورت 40G و چهار سر داخل پورت 10G. در 100G اسمش QSFP-4SFP25G-CU است و پسیو در ۱، ۱٫۵، ۲، ۲٫۵، ۳ و ۵ متر. نقطه انشعاب را دیتاشیت جدا داده، چون دم‌ها نباید به پورت بغل گیر کنند. روی کابل پنج‌متری 100G این نقطه ۲ متر از سر QSFP است. یعنی حدود سه متر کابل چهاررشته دارید که باید مسیر جدا داشته باشند، نه اینکه گره بخورند جلوی قفس کناری.

نسخه نوری آماده هم هست. بریک‌اوت AOC چهل گیگ به چهار تا ده‌گیگ در طول‌های ۱، ۲، ۳، ۵، ۷ و ۱۰ متر است (QSFP-4X10G-AOC). این را با کابل فیبر MPO به چهار LC یکی نگیرید. اولی دو سرش ماژول است. دومی دو سرش کانکتور فیبر است و وسطش هیچ تراشه‌ای نیست.

روی 400G سه شکل مسی بریک‌اوت در دیتاشیت QSFP-DD هست. QDD-400-CU دو سر 400G است، پسیو، از ۰٫۵ تا ۳ متر. QDD-4ZQ100-CU یک سر 400G است و چهار سر 100G از نوع QSFP56 با 100GBASE-CR2، در ۱، ۲، ۲٫۵ و ۳ متر. QDD-2Q200-CU یک 400G را به دو تا 200G می‌شکند. FEC این‌ها روی خود پلتفرم میزبان انجام می‌شود. اگر سویچ پایین‌دست آن حالت بریک‌اوت را در نرم‌افزار ندارد، کابل معجزه نمی‌کند. پورت 100G را باید به چهار رابط 25G یا دو رابط 50G، بسته به پلتفرم، تبدیل کنید و بعد کابل را بزنید.

MPO؛ فیبر موازی، نه یک زوج LC

یک لینک 10G معمولی دو تار است: یکی رفت، یکی برگشت، روی کانکتور LC دوبلکس. 40GBASE-SR4 و 100GBASE-SR4 چهار خط رفت و چهار خط برگشت دارند. این هشت تار داخل یک کانکتور MPO دوازده‌تار جا می‌شوند. چهار تار وسط در خود لینک SR4 بی‌کار می‌مانند. به همین دلیل کابل بریک‌اوت رسمی سیسکو MPO12 به چهار LC دوبلکس است، نه به شش تا. اگر فروشنده MPO بیست‌وچهارتار را به‌جای ترانک SR4 بدهد، تعداد سوراخ کانکتور با ماژول یکی نیست.

دیتاشیت 40G می‌گوید کابل ماژول SR4 با کانکتور ماده (female) تمام می‌شود. ماژول پین دارد. کابل پین‌دار را به ماژول نزنید. دو تا پین روبه‌روی هم فرول را خرد می‌کنند و لینک برای همیشه افت اضافه می‌گیرد. ترانک ماده به ماده بین دو ماژول مستقیم درست است. اگر وسط پچ‌پنل است، آداپتور پنل باید پین داشته باشد تا دو کابل بدون پین را به هم وصل کند. این را از روی حدس جنسیت نخرید. به سر کابل نگاه کنید: پین دیده می‌شود یا سوراخ خالی.

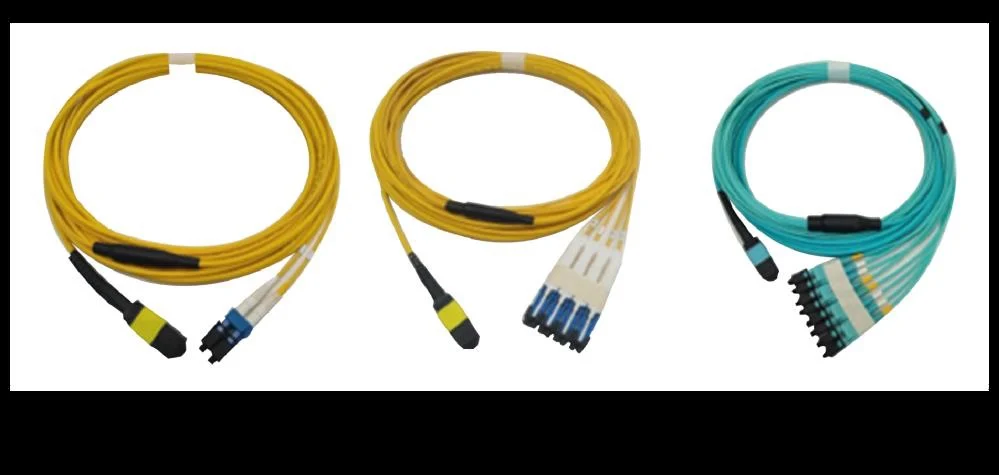

سه کابل رسمی در یک شکل: بریک‌اوت سینگل‌مد MPO به LC، بریک‌اوت دیگر، و بریک‌اوت مالتی‌مد فیروزه‌ای. زرد یعنی مسیر سینگل‌مد را با این کابل ادامه ندهید روی ماژول 850 نانومتر. فیروزه‌ای OM4 است و به SR4 می‌خورد، به LR4 که LC سینگل‌مد و طول‌موج ۱۳۱۰ است نمی‌خورد.

قطبیت Type B، و چرا دو کابل «درست» پشت سر هم تاریک می‌شوند

در MPO نمی‌شود مثل LC جفت را پشت پچ‌پنل برگرداند. ترتیب تارها داخل کانکتور ثابت است. استاندارد سه روش دارد. Type A راست‌به‌راست است، تار ۱ به تار ۱، و کلید کانکتور یک سر بالا و سر دیگر پایین است. Type B تارها را برعکس می‌کند، تار ۱ به تار ۱۲، و هر دو کلید یک سمت می‌ایستند. Type C فقط زوج‌ها را داخل کابل جابه‌جا می‌کند و بیشتر به درد حمل چند لینک دوبلکس روی یک MPO می‌خورد، نه لینک موازی SR4.

ترانک‌های آماده خود سیسکو در دیتاشیت پچ‌پنل، هم سینگل‌مد و هم OM4، در جدول سفارش TYPE B هستند. برای وصل مستقیم دو ماژول SR4 هم روشی که با این معماری می‌خواند Type B است: فرستنده یک سر باید به گیرنده سر دیگر برسد، نه به فرستنده. اگر دو ترانک Type B را بدون کاستی که قطبیت را یک بار دیگر برگرداند پشت سر هم بگذارید، رفت به رفت می‌رسد و لینک خاموش است، در حالی که هر کابل به‌تنهایی سالم است. این شایع‌ترین «کابل نو، پورت down» در سالن MPO است. راهش عوض کردن تصادفی کابل نیست. یک نقشه قطبیت برای کل مسیر بکشید و همان را بخرید.

تلفات را هم از همان دیتاشیت بخوانید، نه از «فیبر که افت ندارد». برای کابل MPO سیسکو، افت عبوری حداکثر ۰٫۳۵ دسی‌بل است، هم سینگل‌مد هم مالتی‌مد. برگشتی سینگل‌مد تا ۶۰ دسی‌بل و مالتی‌مد تا ۲۰ دسی‌بل در آن جدول آمده. در کابل بریک‌اوت، افت سر چندتار برای سینگل‌مد کمتر از ۰٫۳۵ و برای مالتی‌مد کمتر از ۰٫۴۵ دسی‌بل است و افت سر LC سینگل‌مد UPC حداکثر ۰٫۲۵. هر کاست و هر پچ اضافه این اعداد را جمع می‌کند. بودجه نوری SR4 روی OM4 صد متر است، به شرطی که کانکتور کثیف و کاست ارزان این بودجه را نخورند. طول کابل‌های بریک‌اوت تا مثبت ۲ درصد تلرانس دارد. برای سفارش، این تلرانس را با شعاع خمش داخل سینی قاطی نکنید و کابل را قدِ مسیرِ کشیده‌شده نخرید.

UPC و APC؛ یکی را جای دیگری ننشانید

در دیتاشیت 100G یک تبصره هست که باید روی پیش‌فاکتور باشد: به‌جز QSFP-100G-PSM4-S، پچ‌کوردهای PC یا UPC پشتیبانی می‌شوند. خود PSM4 پچ‌کورد MPO با تماس زاویه‌دار APC می‌خواهد. PSM4 تا ۵۰۰ متر روی سینگل‌مد است و کانکتورش MPO-12 است، ولی زاویه فرولش با SR4 مالتی‌مد یکی نیست. بستن کابل تخت UPC روی APC هم افت را خراب می‌کند هم سطح زاویه‌دار را خط می‌اندازد.

روی 400G این فهرست بلندتر است. دیتاشیت QSFP-DD می‌گوید QDD-400G-SR8-S، QDD-400G-VR4، QDD-400G-DR4-S، QDD-4X100G-FR-S و QDD-4X100G-LR-S پچ APC می‌خواهند. SR8 مخصوصاً MPO-16 APC است، نه همان MPO-12 که برای 100G SR4 خریده‌اید. VR4 و DR4 و شکست چهار در صد گیگ، MPO-12 هستند ولی APC. استثنای مالتی‌مدِ تخت در همین نسل، QDD-400G-SR4.2-BD است که MPO-12 از نوع UPC است. QDD-2X100-SR4-S حتی MPO-24 با UPC است. ترانک OM4 دوازده‌تار Type B که پارسال برای SR4 کشیدید، برای SR8 کوتاه است از نظر تعداد تار، و برای DR4 از نظر زاویه فرول غلط است. ارتقای سرعت، ارتقای کابل را هم لازم دارد، مگر اینکه از اول MPO را برای نسل بعد طراحی کرده باشید.

ماژول	کانکتور	رسانه و برد
QSFP-40G-SR4	MPO-12 ماده، مالتی‌مد	۳۰ متر OM2، ۱۰۰ متر OM3، ۱۵۰ متر OM4/OM5. بریک‌اوت ۴×10G دارد
QSFP-40G-SR4-S	MPO-12 ماده	۱۰۰ متر OM3، ۱۵۰ متر OM4/OM5. بریک‌اوت ۴×10G ندارد
QSFP-40G-CSR4	MPO-12 ماده	۸۲ متر OM2، ۳۰۰ متر OM3، ۴۰۰ متر OM4/OM5. بریک‌اوت دارد
QSFP-40G-SR-BD	LC دوبلکس	۳۰ / ۱۰۰ / ۱۵۰ متر روی OM2 / OM3 / OM4. MPO نمی‌خواهد
QSFP-100G-SR4-S	MPO-12	۷۰ متر OM3، ۱۰۰ متر OM4 و OM5. بریک‌اوت به ۴ تا 25G SR
QSFP-100G-SL4	MPO-12	۲۰ متر OM3، ۳۰ متر OM4. توان ۲٫۵ وات در برابر ۳٫۵ وات SR4
QSFP-40/100-SRBD و SR1.2	LC دوبلکس	در 100G تا ۷۰ متر OM3 و ۱۰۰ متر OM4. SR1.2 روی OM5 تا ۱۵۰ متر
QSFP-100G-SR-S	LC، یک طول‌موج PAM4	۷۰ متر OM3، ۱۰۰ متر OM4/OM5. به بریک‌اوت 400G SR4 وصل می‌شود
QSFP-100G-PSM4-S	MPO-12 با APC	۵۰۰ متر سینگل‌مد. UPC ممنوع
QDD-400G-DR4-S	MPO-12 با APC	۵۰۰ متر سینگل‌مد، قابل شکست به چهار 100G-DR
QDD-400G-SR8-S	MPO-16 با APC	۱۰۰ متر OM4. ترانک MPO-12 این ماژول را پر نمی‌کند

یک دام خرید را جدا بنویسید. QSFP-40G-SR4-S از نظر فاصله شبیه SR4 است، ولی دیتاشیت می‌گوید بریک‌اوت ۴×10G ندارد و FCoE هم ندارد. کسی که S-Class را چون ارزان‌تر است برای شکستن یک پورت 40G به چهار سرور می‌خرد، کابل بریک‌اوت را بیهوده کنارش گذاشته. برای آن کار QSFP-40G-SR4 یا QSFP-40G-CSR4 است. CSR4 هر خط ۱۰ گیگش با 10GBASE-SR سازگار است و روی OM4 تا ۴۰۰ متر می‌رود. SR4 معمولی روی OM4 تا ۱۵۰ متر است و در حالت بریک‌اوت هم همان ۱۰۰ و ۱۵۰ متر OM3 و OM4 را با 10GBASE-SR و با SFP-10/25G-CSR در حالت 10G نگه می‌دارد.

وقتی MPO نمی‌خواهید: BiDi روی همان LC قدیمی

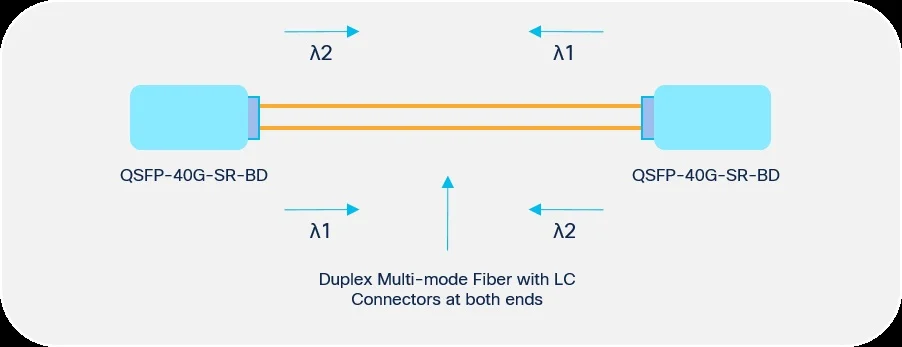

شکل از دیتاشیت 40G است. QSFP-40G-SR-BD دو طول‌موج را روی یک جفت مالتی‌مد می‌فرستد و کانکتورش LC است. فاصله‌اش ۳۰ متر روی OM2، ۱۰۰ متر روی OM3 و ۱۵۰ متر روی OM4/OM5 است. توانش ۳٫۵ وات است، در برابر ۱٫۵ وات SR4. یعنی بهای نخریدن ترانک MPO را از برق پورت می‌دهید، نه از کابل‌کشی مجدد ساختمان.

نسل صد گیگ همین ایده را در QSFP-40/100-SRBD و QSFP-100G-SR1.2 ادامه داده. در حالت 100G روی OM3 تا ۷۰ متر و روی OM4 تا ۱۰۰ متر. SR1.2 روی OM5 تا ۱۵۰ متر می‌رود و سیسکو آن را راهی برای استفاده دوباره از فیبر دوبلکس موجود در مسیر رفتن به 400G معرفی می‌کند. اگر سینی ساختمان پر از LC دوبلکس OM3 است، اول BiDi را قیمت کنید، بعد تخریب سینی برای MPO. اگر لینک نو است و قرار است چهار خط 25G یا مسیر 400G موازی شود، MPO از اول ارزان‌تر درمی‌آید تا اینکه سال بعد دوباره بکشید.

پچ‌پنل؛ جایی که ترانک ساختمان به پورت رک می‌رسد

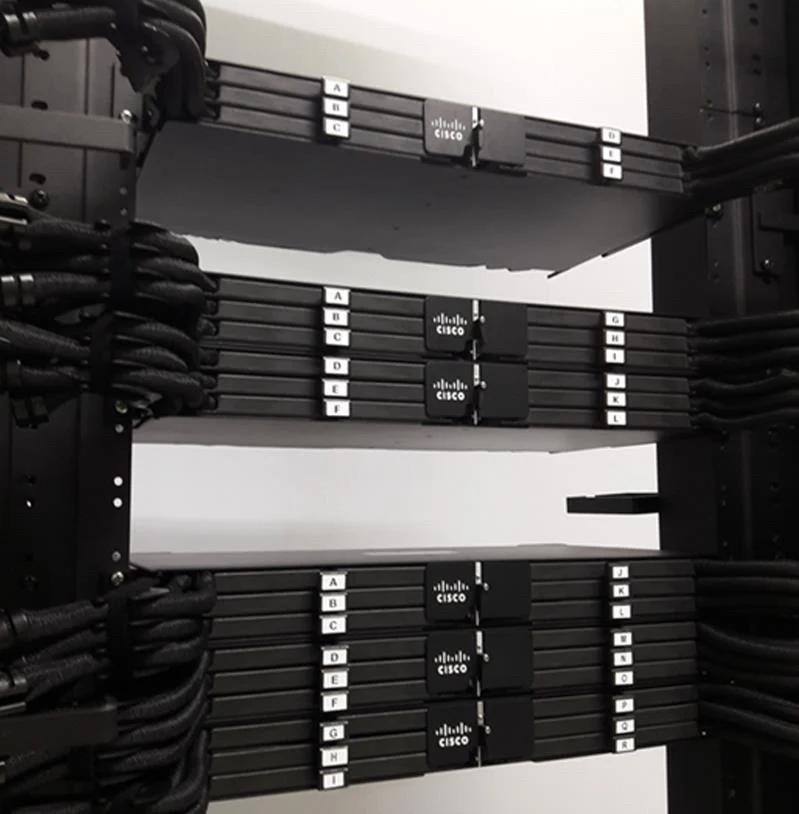

پنل پرتراکم سیسکو، دیتاشیت ۹ ژوئیه ۲۰۲۶، برای این ساخته شده که بریک‌اوت از ۴×10G تا 400G را یک‌جا مدیریت کند، در چیدمان Top of Rack و Middle of Rack و End of Row. جلوی پنل LC دوبلکس است و عقبش MPO. در یک یونیت ۷۲ پورت LC دوبلکس جا می‌شود، در دو یونیت ۱۴۴، در چهار یونیت ۲۸۸. هر یونیت شش کاست می‌گیرد. آداپتورها به چپ و راست می‌لغزند تا موقع کشیدن یک کانکتور، کانکتور بغل درنیاید. دمای کار پنل از منفی ۴۰ تا مثبت ۶۵ درجه است. مدل‌ها PP1-72X100G و PP2-144X100G و PP4-288X100G هستند، هر کدام در SMF و MMF.

ترانک MPO12 به MPO12 سیسکو از ۱ متر تا ۳۰ متر است و همگی Type B. بریک‌اوت MPO12 به چهار LC دوبلکس OM4 از ۱٫۵ متر تا ۳۰ متر. نقطه انشعاب را جدول جدا کرده. در کابل پنج‌متری این نقطه ۴ متر از سر MPO است، در کابل سی‌متری ۲۹ متر. یعنی دم‌های LC حدود یک مترند. اگر پچ‌پنل کف رک است و سویچ بالای رک، این یک متر برای پریدن از پنل تا پورت کافی نیست و باید یا پنل را کنار سویچ بگذارید یا طولی بخرید که نقطه انشعابش با هندسه رک بخواند. برای ۱٫۵ متر، انشعاب از نیم‌متریِ سر MPO شروع می‌شود. این کابل کوتاه مال داخل خود رک است، نه مال پرش بین دو کابینت.

تمیز کردن MPO با فوت کردن و گوشه لباس تمام نمی‌شود. سطح دوازده تار است و یک ذره روی تار ۱ کل لینک SR4 را خطا می‌دهد، چون آن تار یک خط کامل است نه یک رشته یدکی. درپوش را تا لحظه اتصال برندارید، به فرول دست نزنید، و اگر لینک بعد از کابل‌کشی درست افت زیاد دارد اول کانکتور را تمیز کنید بعد ماژول را عوض کنید. توان نوری را از DOM ماژول بخوانید. اگر فرستنده نرمال است و گیرنده خیلی پایین، مسیر و قطبیت و کثیفی را ببینید، نه ASIC سویچ را.

کدام را برای چه فاصله‌ای ببندیم

• سرور یا سویچ داخل همان رک، 10G یا 25G، زیر دو متر: SFP-H10GB-CU یا SFP-H25G-CU1M / CU1.5M / CU2M. روی 25G این طول‌ها FEC نمی‌خواهند.
• 25G بین دو و پنج متر، اگر هر دو طرف RS-FEC را روشن می‌کنند: CU4M یا CU5M. اگر سرور FEC ندارد، AOC یا کوتاه کردن مسیر.
• 40G یا 100G بین دو سویچ چسبیده، تا سه متر، و هوای رک جا دارد: DAC پسیو. از سه متر به بالا، یا جایی که دسته کابل جلوی فن هسته ۹۶۰۰ را می‌بندد: AOC تا ۳۰ متر.
• یک پورت 40G یا 100G بالا و چند سرور پایین، داخل یک یا دو رک: بریک‌اوت مسی یا AOC، به شرطی که پورت در نرم‌افزار به رابط‌های ده‌گیگ یا بیست‌وپنج‌گیگ شکسته شود. برای 40G، ماژول S-Class این شکست را ندارد.
• سینی موجود پر از LC دوبلکس OM3 یا OM4 است و نمی‌خواهید بکِشید: BiDi، نه SR4. برد را از جدول OM3 و OM4 بخوانید، از بروشور «صد متر» به‌تنهایی نه.
• ساختمان نو یا اتاق سرور که قرار است چند سال 40/100/400 بماند: ترانک MPO نوع B با افت مشخص، پنل، و ماژول جدا. رنگ ژاکت و APC یا UPC را در برچسب کابل بنویسید، نه فقط متراژ.
• 400G داخل رک: DAC حداکثر سه متر. بین رک‌ها AOC، یا DR4 روی سینگل‌مد APC اگر مسیر به ۵۰۰ متر می‌رسد، یا SR8 فقط اگر MPO-16 APC واقعاً کشیده شده باشد.
• لایه Access با سویچ سیسکو سری ۹۲۰۰ و آپلینک 10G به کمد بالا: برای چند متر داخل رک DAC ده‌گیگ کافی است. برای کمد طبقه تا اتاق سرور، SFP-10G-SR روی OM3 تا ۳۰۰ متر و روی OM4 تا ۴۰۰ متر، با LC. آنجا MPO خرج اضافه است.

چند ترکیب را نبندید. DAC پنج‌متری را حلقه کنید تا «کوتاه شود». دو سر نر MPO را به هم فشار دهید. ترانک Type A را با عادت Type B قاطی کنید. UPC را روی PSM4 یا DR4 بنشانید. MPO-12 را برای SR8 نگه دارید. کابل فیروزه‌ای OM3 را به خیال OM4 تا صد متر 100G SR4 ببرید؛ سقف OM3 در دیتاشیت ۷۰ متر است. و AOC سی‌متری را از داخل سه تا پچ‌پنل رد کنید. آن مسیر مال ترانک و پچ‌کورد است.

پرسش‌هایی که پای سفارش پیش می‌آید

DAC بخریم یا دو تا ماژول و یک پچ‌کورد؟

زیر سه متر و داخل رک، DAC معمولاً هم ارزان‌تر است هم یک قطعه کمتر برای خراب شدن دارد. بالای آن، یا هر جا که باید از پنل عبور کنید، ماژول و فیبر. AOC وسط این دو است: راحتی DAC، قطر فیبر، بدون امکان تعویض جداگانه سرها.

MPO با MTP فرق دارد؟

MPO اسم کانکتور چندتار است. MTP یک برند از همان خانواده است که سیسکو در متن SR4 کنار MPO می‌آورد. ملاک خرید تعداد تار، نر یا ماده بودن، Type A یا B یا C، و UPC یا APC است، نه اینکه روی بدنه کدام اسم چاپ شده.

چرا با کابل نو لینک 100G SR4 بالا نمی‌آید؟

شایع‌ترین‌ها: کابل LC به‌جای MPO، قطبیت Type A به‌جای Type B در اتصال مستقیم، دو Type B پشت سر هم، کانکتور نر داخل ماژول پین‌دار، کثیفی تار ۱، یا OM3 با طولی که از ۷۰ متر گذشته. DOM و یک نگاه به سر کانکتور این‌ها را از تعویض ماژول جدا می‌کند.

کابل 25G پنج‌متری پسیو چرا روی یک سرور کار نمی‌کند؟

چون از ۴ متر به بالا دیتاشیت RS-FEC را اجباری کرده. کابل یک و دو متری این شرط را ندارند. یا FEC دو طرف را یکی کنید، یا کابل کوتاه‌تر بگیرید.

منابع رسمی

• Cisco 10GBASE SFP+ Modules Data Sheet؛ طول و AWG کابل‌های Twinax و AOC
• Cisco 25GBASE SFP28 Modules Data Sheet؛ FEC بر اساس طول DAC، ۱۶ سپتامبر ۲۰۲۶
• Cisco 40GBASE QSFP Modules Data Sheet؛ SR4، BiDi، DAC و بریک‌اوت
• Cisco 100GBASE QSFP-100G Modules Data Sheet؛ برد OM3/OM4، APC برای PSM4، قطر کابل
• Cisco 400G QSFP-DD Cable and Transceiver Modules Data Sheet؛ MPO-12 و MPO-16، APC و UPC
• Cisco High-Density Fiber Patch Panel, MPO and Breakout Cables Data Sheet؛ ترانک Type B و پنل، ۹ ژوئیه ۲۰۲۶
• What are breakouts and how do you use them?؛ فرق بریک‌اوت DAC و AOC با پچ‌کورد فیبر

عکس‌ها از دیتاشیت کابل و پچ‌پنل سیسکو، دیتاشیت ماژول 100G، و شکل BiDi دیتاشیت 40G است. جایی که واحد شعاع خمش کنار عدد کابل نوشته نشده، همان را جدا گفتم تا عدد میلی‌متر را از پیش خودم به جدول نچسبانم.
